Lydpakke til Audi A3 (8V) | DSP-forstærker + Subwoofer | V1 | OPTION

V1-lydsystem til Audi A3 8V (2012–2020) med standardlydsystem

Systemet kombinerer OPTION DSP-6/DSP-6.2 med bilspecifikt, forudindlæst setup, originale højttalere og den valgte subwooferløsning. Resultatet er bedre dynamik, en tydeligere stereoscene og mere præcis bas uden permanente indgreb i ledningsnettet.

Kompatibilitet og placering

DSP6.2 udnytter fabrikhøjttalerne bedre, mens 25 cm subwooferen monteres i reservehjulsbrønden.

Montering

Signalet hentes ved radioen eller fabriksforstærkeren med det medfølgende bilspecifikke kabelsæt. Forstærkeren monteres skjult, strømforsyningen sikres fagmæssigt, og subwooferen placeres som angivet. Stik og kabler skal ikke klippes; installationen kan føres tilbage.

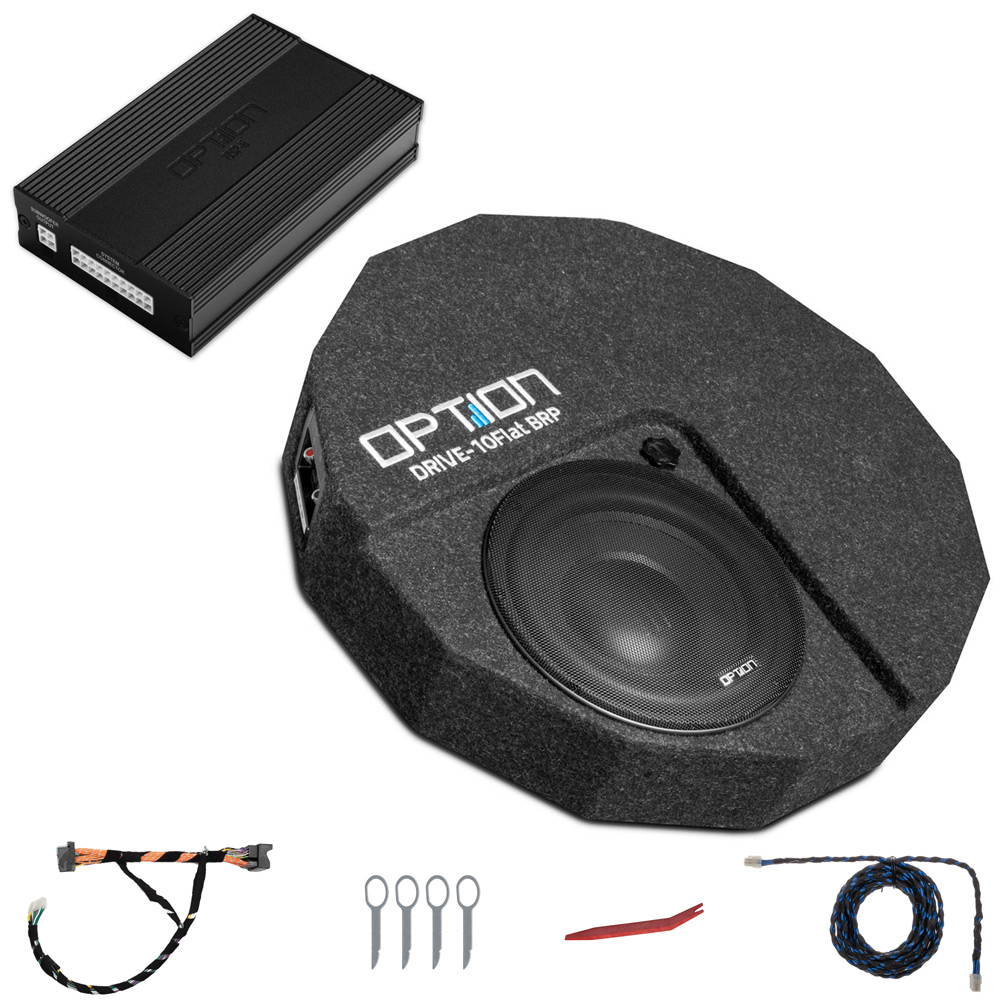

Leveringsomfang

• OPTION DSP-6/DSP-6.2 med bilspecifikt, forudindlæst setup med en bilspecifik, forudindlæst afstemning
• originale højttalere

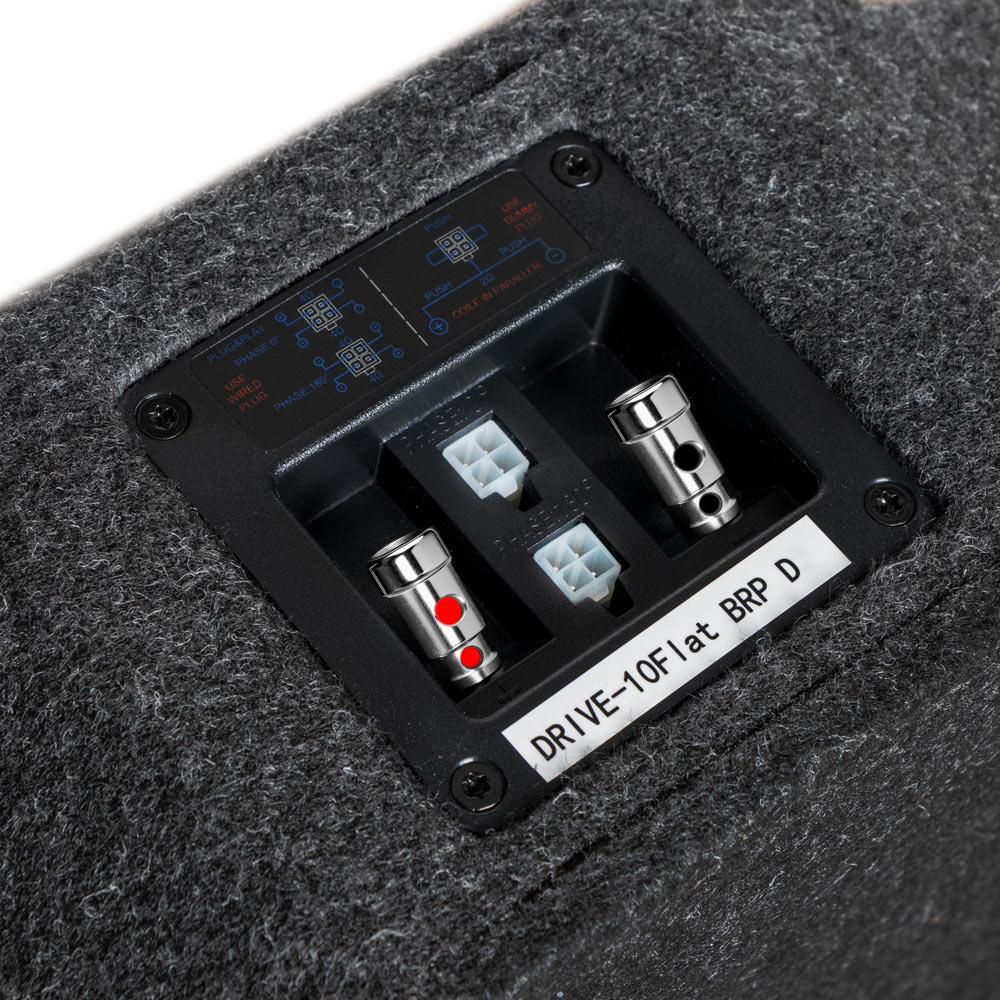

• OPTION DRIVE-10Flat BRP D4: passiv 25 cm basreflekssubwoofer, 300 watt RMS, 2 × 4 ohm, udvendig diameter 61 cm, højde 13 cm og vægt 8,9 kg.
• Bilspecifikt Plug & Play-kabelsæt, strømforsyning og monteringsdele

Tekniske data – forstærker

• 6-kanals Class-GD-forstærker
• Integreret 8-kanals DSP
• 6 × 60 watt RMS ved 4 ohm
• Alternativt 4 × 60 watt RMS ved 4 ohm og 1 × 120 watt RMS ved 2 eller 4 ohm som angivet i kilden
• 4-kanals high-level-indgang med automatisk tænding, når dette er angivet i kilden
• Frekvensområde: 20 Hz–21 kHz
• Mål: 94 × 149 × 32 mm

Tekniske data – bas

OPTION DRIVE-10Flat BRP D4: passiv 25 cm basreflekssubwoofer, 300 watt RMS, 2 × 4 ohm, udvendig diameter 61 cm, højde 13 cm og vægt 8,9 kg.

Komponenternes samspil

Systemet er sammensat som en bilspecifik helhed. DSP-forstærkeren fordeler signalet mellem de tilsluttede kanaler, højttalerne gengiver stemmer og instrumenter, og subwooferen aflaster dem i det dybe frekvensområde, når en subwoofer indgår i pakken. Den forudindlæste afstemning skal bevares, fordi kanalfordeling, tidskorrektion, equalizer og delefiltre er tilpasset netop den beskrevne kombination. De angivne effekter, impedanser og stik skal derfor følges ved tilslutningen.

Detaljeret montering

Før arbejdet påbegyndes, kontrolleres bilmodel, årgang, fabriksradio og lydpakke mod kompatibilitetsafsnittet. Radioen eller den relevante fabriksforstærker frigøres, og det bilspecifikke Plug & Play-kabelsæt sættes mellem bilens originale stik og den nye forstærker. Forstærkeren fastgøres på den beskrevne skjulte placering, og strøm-, signal- og subwooferkabler føres under eksisterende beklædninger uden at beskadige bilens ledningsnet. Alle stik og fasevalg kontrolleres før beklædningerne monteres igen.

Subwooferen monteres på den plads, der er angivet for bilen, og sikres mod bevægelse og vibrationer. En eventuel niveaufjernbetjening placeres tilgængeligt, og systemet funktionstestes ved moderat lydstyrke, før sæder, paneler og gulvbeklædning samles.

Kontrollerede leverings- og dataoplysninger

Pakken angiver: OPTION DSP-6/DSP-6.2 med bilspecifikt, forudindlæst setup med en bilspecifik, forudindlæst afstemning. Pakken angiver: originale højttalere. Pakken angiver: OPTION DRIVE-10Flat BRP D4: passiv 25 cm basreflekssubwoofer, 300 watt RMS, 2 × 4 ohm, udvendig diameter 61 cm, højde 13 cm og vægt 8,9 kg. Pakken angiver: Bilspecifikt Plug & Play-kabelsæt, strømforsyning og monteringsdele. Pakken angiver: 6-kanals Class-GD-forstærker. Pakken angiver: Integreret 8-kanals DSP. Pakken angiver: 6 × 60 watt RMS ved 4 ohm. Pakken angiver: Alternativt 4 × 60 watt RMS ved 4 ohm og 1 × 120 watt RMS ved 2 eller 4 ohm som angivet i kilden. Pakken angiver: 4-kanals high-level-indgang med automatisk tænding, når dette er angivet i kilden. Pakken angiver: Frekvensområde: 20 Hz–21 kHz. Pakken angiver: Mål: 94 × 149 × 32 mm.

Afsluttende kontrol

Efter monteringen kontrolleres alle forbindelser, kabelføringer og fastgørelser. Højre og venstre kanal, front og bag samt subwoofer afprøves hver for sig. Først når alle enheder spiller uden mislyde, samles bilen helt. Produktets kompatibilitetsbegrænsninger og tekniske værdier er bindende; dele fra andre varianter må ikke blandes ind i installationen.

Video

• Se installationsvideo
