Subwoofersæt med forstærker til Nissan Qashqai J11 | Plug & Play | OPTION

subwoofersæt-lydsystem til Nissan Qashqai J11 (2013–2021)

Systemet kombinerer OPTION AIR-2 2-kanals Class-D-forstærker, originale højttalere og den valgte subwooferløsning. Den bilspecifikke signalbehandling omfatter delefiltre. Resultatet er bedre dynamik, en tydeligere stereoscene og mere præcis bas uden permanente indgreb i ledningsnettet.

Kompatibilitet og placering

De to flade subwoofere monteres under forsæderne og forbindes med bilspecifikt kabelsæt.

Montering

Signalet hentes ved radioen eller fabriksforstærkeren med det medfølgende bilspecifikke kabelsæt. Forstærkeren monteres skjult, strømforsyningen sikres fagmæssigt, og subwooferen placeres som angivet. Stik og kabler skal ikke klippes; installationen kan føres tilbage.

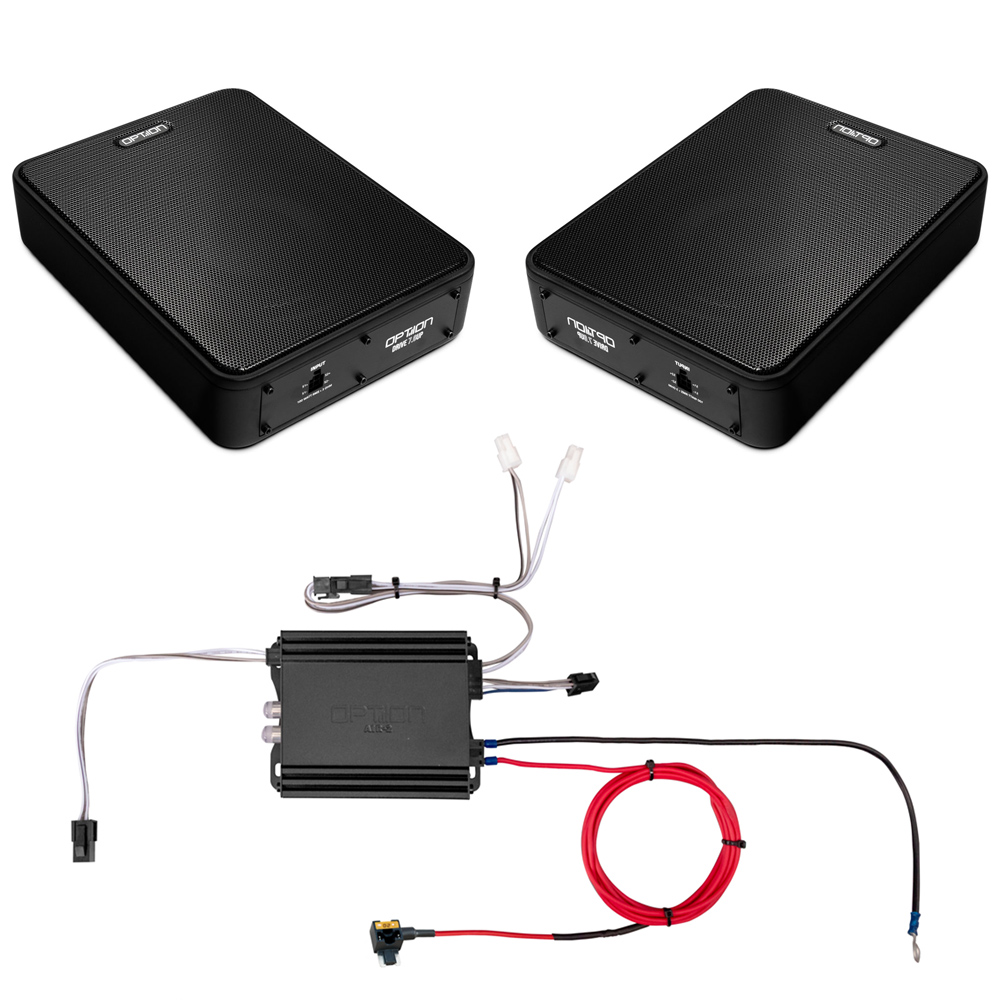

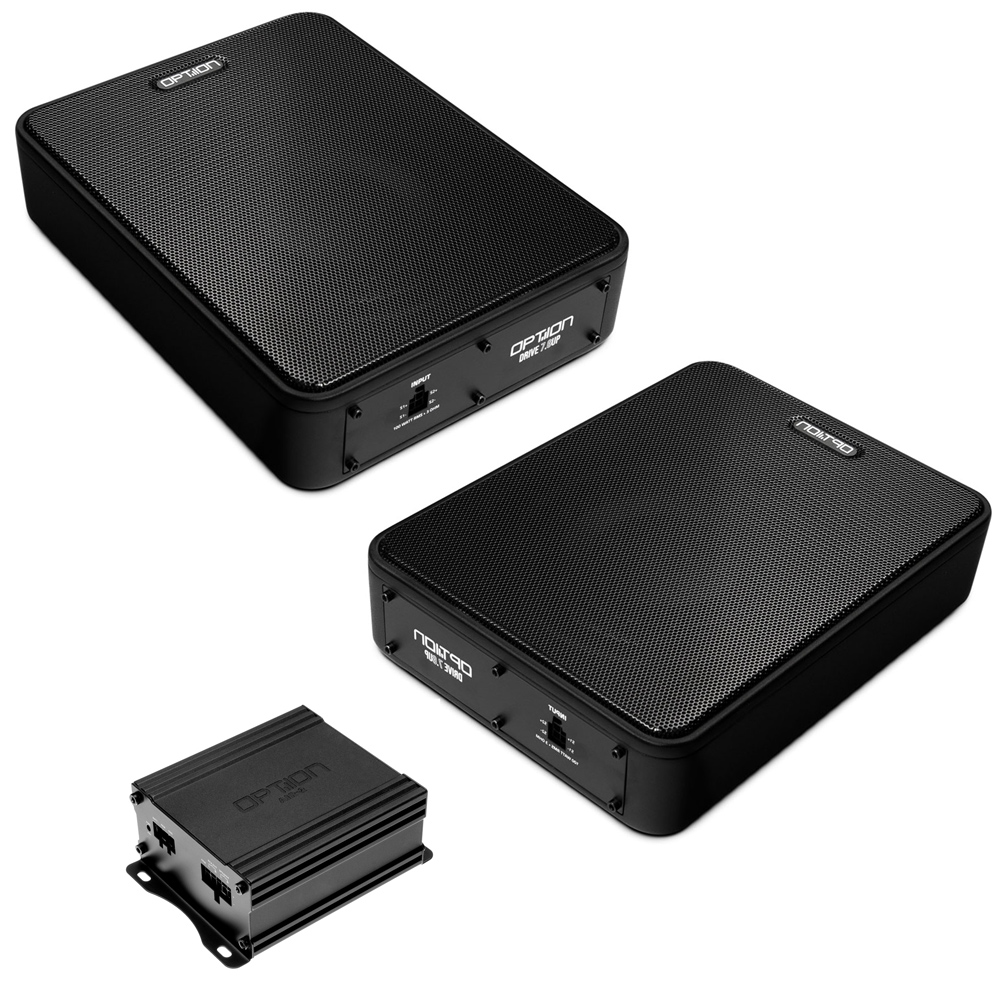

Leveringsomfang

• OPTION AIR-2 2-kanals Class-D-forstærker
• originale højttalere

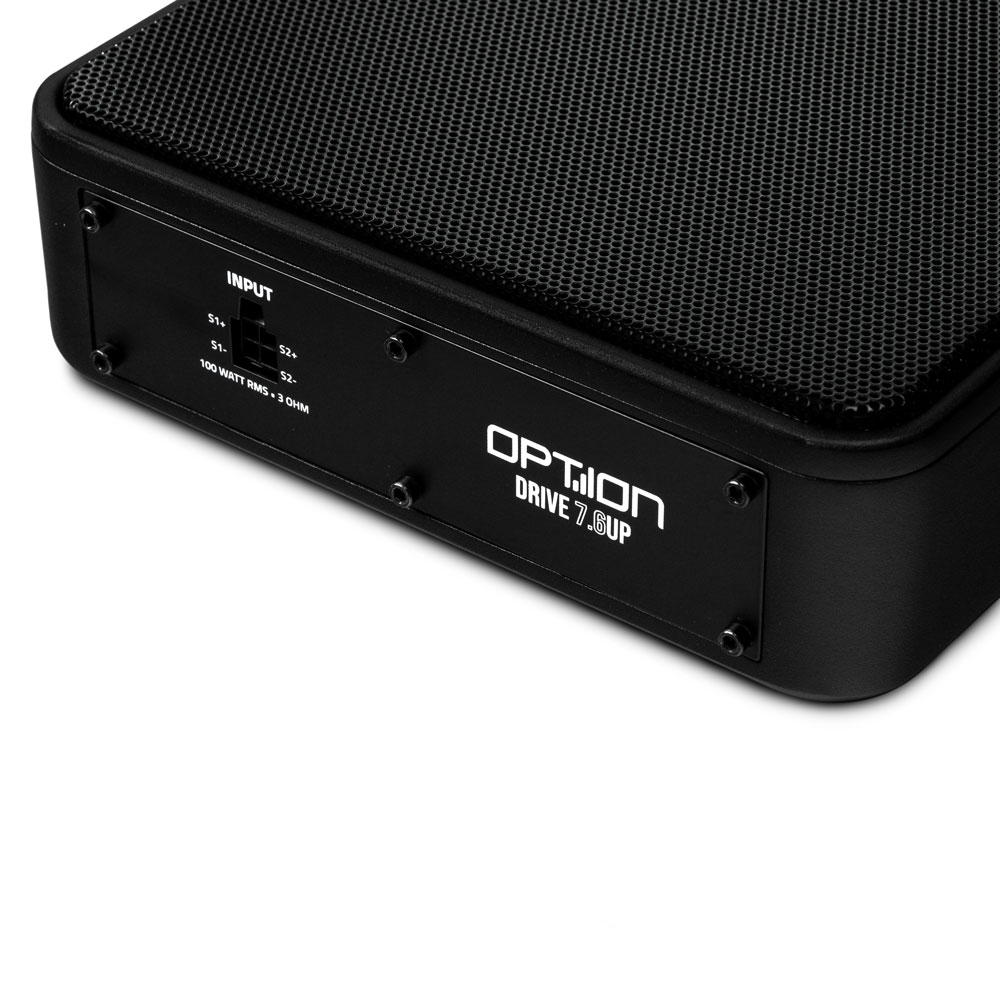

• 2 × flade Drive7.6UP-undersædesubwoofere; hver 100 watt RMS ved 3 ohm, 260 × 195 × 60 mm og 30–150 Hz.
• Bilspecifikt Plug & Play-kabelsæt, strømforsyning og monteringsdele

Tekniske data – forstærker

• 2 × 80 watt RMS ved 4 ohm; 2 × 130 watt RMS ved 2 ohm; brokoblet 1 × 270 watt RMS; 103 × 92 × 47 mm, 125 mm med tilslutninger

Tekniske data – bas

2 × flade Drive7.6UP-undersædesubwoofere; hver 100 watt RMS ved 3 ohm, 260 × 195 × 60 mm og 30–150 Hz.

Produktets funktioner – kildens detaljer

• to ekstremt flade undersædesubwoofere, der giver ekstra bas i bilen
• kompakt OPTION AIR-2-forstærker til styring af de to subwoofere
• køretøjsspecifikt Plug & Play-kabelsæt til signaludtag, strømforsyning og skjult kabelføring

Montering – kildens detaljer

• Løsn klimabetjeningen og området omkring radioen, afmontér bilradioen, og frakobl originalstikkene
• Indsæt det køretøjsspecifikke T-kabelsæt ved bilradioen, og tilslut ISO-Amp-stikket
• Før signal- og strømkabler fra bilradioen og sikringsboksen til området under midterkonsollen
• Før subwooferkablerne til begge sædeplaceringer, og placér subwooferne under sæderne
• Montér velcrobånd på subwooferne og forstærkeren, og fastgør komponenterne vibrationssvagt
• Tilslut forstærkeren, indsæt sikringsudtaget, og indstil lavpasfilteret korrekt
• Montér beklædninger og bilradio igen

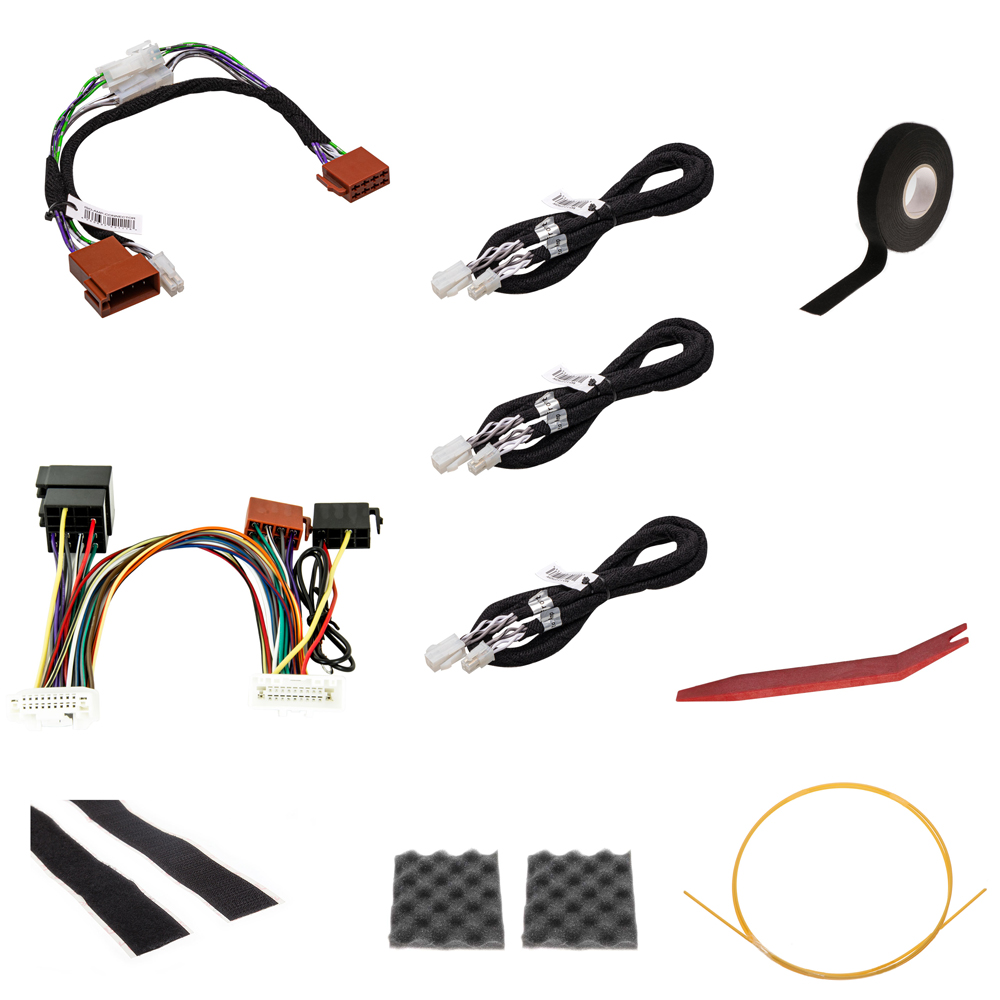

Leveringsomfang – kildens detaljer

• OPTION AIR-2 forstærker
• 2 × passive OPTION Drive7.6UP-subwoofere
• strømkabel inklusive sikringsudtag og sikring
• Y-Molex Kabel
• ISO-Amp-Connector
• bredt velcrobånd til fastgørelse
• køretøjsspecifikt T-kabelsæt til bilradioen
• 3 x Molex-VerLængderung MO-1.2-075GW
• blød isoleringstape til kabelbeklædning
• trækkebånd til enkel kabelføring
• profileret skum til vibrationsfri montering
• 1 × afmonteringsværktøj

Tekniske data – kildens detaljer

• Forstærkereffekt: 2 × 80 watt RMS ved 4 ohm
• Forstærkereffekt: 2 × 130 watt RMS ved 2 ohm
• Forstærkereffekt: 1 × 270 watt RMS brokoblet ved 4 ohm
• Konstruktion: Class D (digital) – kompakt og effektiv
• Indgang: High-Level med Auto Sense-funktion
• Lowpass-Filter til Subwooferbetrieb
• Highpass-Filter til Frontsystembetrieb
• gain-regulator til tilpasning af lydstyrken
• 1 × Line Out-tilslutning til systemudvidelse
• Mål: 103 × 92 × 47 mm (kabinet)
• 125 mm bred med monteringsplade
• Monteringsposition: mulig under midterkonsollen eller i radiorummet
• Effekt: 100 watt RMS
• Impedans: 3 ohm
• Mål: 260 x 195 x 60 mm
• Frekvensområde: 30 – 150 Hz
• Konstruktion: passiv subwoofer
• ekstremt fladt design

Video

• Se installationsvideo
