Lydpakke til VW Crafter 2 / MAN Tge | V3 | DSP-forstærker + Subwoofer + højttalere | OPTION

V3-soundsystem til VW Crafter 2 og MAN TGE

DSP-6 driver frontsystemets bas/mellemtone og diskanter fuldaktivt og leveres med bilspecifikt lyd-setup. ROCK-3 monteres skjult under drejesædekonsollen, mens dæmpningsmaterialet reducerer dørvibrationer.

Vigtige oplysninger

• Afmontering af sædekonsollen kræver 10 mm XZN-værktøj
• Molex-adapteren til ROCK-3 skal forbindes i 0°-stilling; ved 180° modarbejder bassen dørhøjttalerne
• DSP-6 Mode-kontakten skal stå på 2 med de nye højttalere og dæmpning
• Forventet monteringstid: 3–6 timer

Systemdata

• DSP-6: 6 × 60 watt RMS ved 4 ohm, fuldaktiv frontstyring, Auto Sense
• ROCK-3: passiv 20 cm bandpass, 200 watt RMS, 2 × 4 ohm, fremadrettet basrefleksåbning
• V-165: 16,5 cm 2-vejs komponentsystem, 25 mm silkekalot, 70 watt RMS, 3 ohm, 91 dB
• Valgfri diskantdæmpning: –3 dB via gul kabelsløjfe

Montering og tilbehør

DSP-6 monteres i passagerfodrummet uden separat batterikabel, ROCK-3 under sædekonsollen og højttalerne på originalpladserne med nitter. Sættet omfatter bilspecifikke kabler, Molex-adapter, afmonterings- og afpinningsværktøj, Torx-sæt samt dæmpematerialer til døre og beklædning.

Uddybende beskrivelse

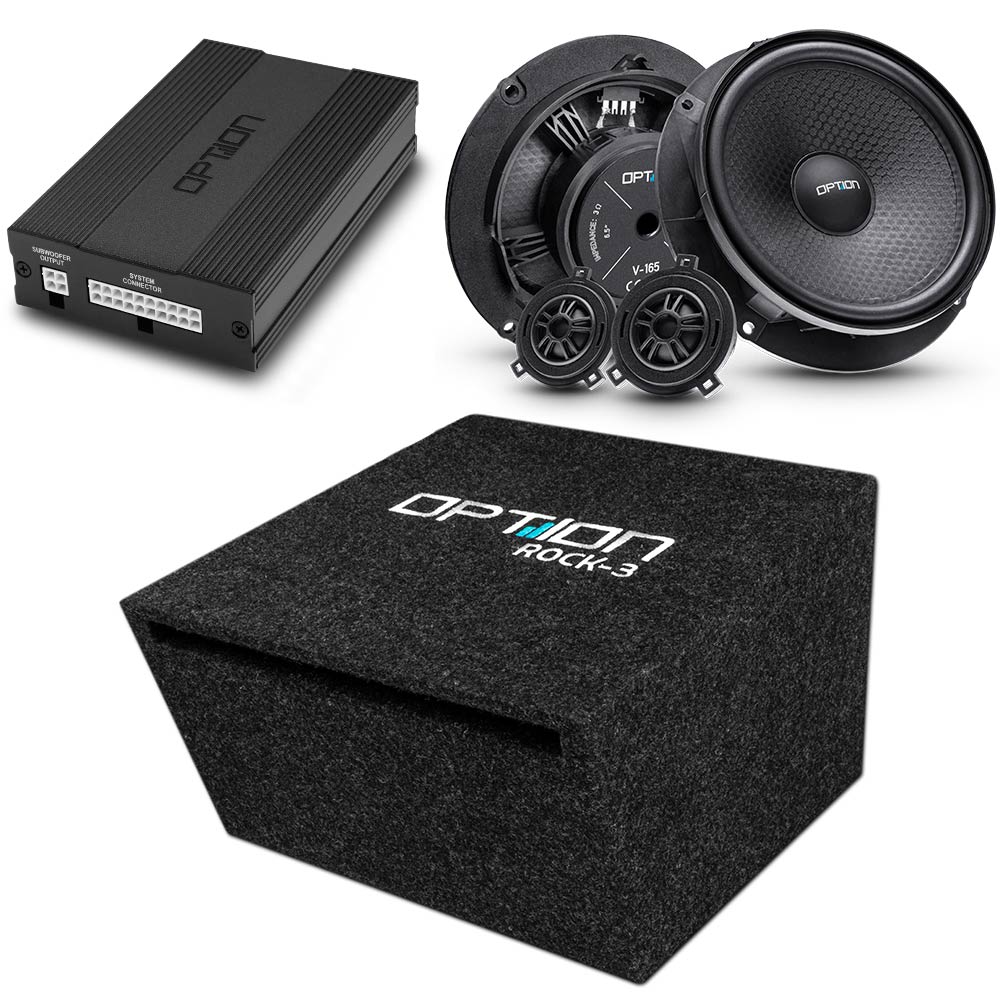

Komplet V3 Plug & Play-soundsystem til VW Crafter 2 og MAN TGE med DSP-6, ROCK-3-subwoofer, frontsystem og dørdæmpning. DSP-forstærkeren leverer 6 × 60 watt RMS, subwooferen 200 watt RMS ved 2 × 4 ohm, og de 16,5 cm store V-165-fronthøjttalere yder 70 watt RMS ved 3 ohm. Sættet er forudindstillet og monteres uden kabelændringer.

I denne bilspecifikke konfiguration arbejder DSP-forstærkeren, højttalerne og subwooferen som én samlet løsning. De enkelte dele har hver sin opgave i frekvensområdet, så stemmer, instrumenter og bas gengives med større kontrol. Effekt, impedans, mål og tilslutning skal følge de tekniske værdier nedenfor; de angivne dele og kabler udgør den konfiguration, som kilden beskriver.

DSP-forstærkeren fordeler signalet mellem de kanaler, som systemet anvender. Det bilspecifikke DSP-setup er indlæst før levering. Derfor skal forstærkerens kanaltilslutninger, eventuelle funktionskontakter og fasevalg bevares præcis som angivet. En forkert fase eller forkert indstilling kan reducere bas eller ændre balancen mellem højttalerne, selv om alle dele elektrisk er tilsluttet.

Monteringen udføres efter Plug & Play-princippet med de medfølgende bilspecifikke kabelsæt, stik og adaptere. Forstærker, højttalere og subwoofer placeres på de steder, som kilden angiver for bilen, og kablerne føres ad den beskrevne rute. Krav om bestemt radio, lydpakke, fabriksforstærker, sædetype eller ledig monteringsplads skal kontrolleres før arbejdet påbegyndes.

Montering og komplet leveringsomfang

DSP-6 monteres i passagerfodrummet. Frontsystemet drives fuldaktivt, så bas-/mellemtone og diskant har separate kanaler. ROCK-3 placeres under drejesædekonsollen og forbindes med Molex-mellemadapteren i 0°-stilling. Ved 180° vil subwooferen og dørhøjttalerne modarbejde hinanden i basområdet. Når V-165-højttalerne og dørdæmpningen er monteret, stilles DSP-6-funktionskontakten på Mode 2. Afmontering af sædekonsollen kræver et 10 mm XZN-værktøj, som ikke medfølger. Den oplyste monteringstid er cirka 3-6 timer afhængigt af erfaring.

• 1 x OPTION DSP-6 med indlæst bilspecifikt setup.
• 1 x passiv OPTION ROCK-3-bandpasssubwoofer med Molex-adapter til fasekorrektion.
• 1 x PP-MQS-1.4-Aktiv Plug & Play-kabelsæt inklusive strømforsyning og 1 x 5 m subwooferkabel, 052.003-3.
• OPTION V-165-frontsystem med 2 bas-/mellemtoneenheder, 2 diskanter og monteringsnitter.

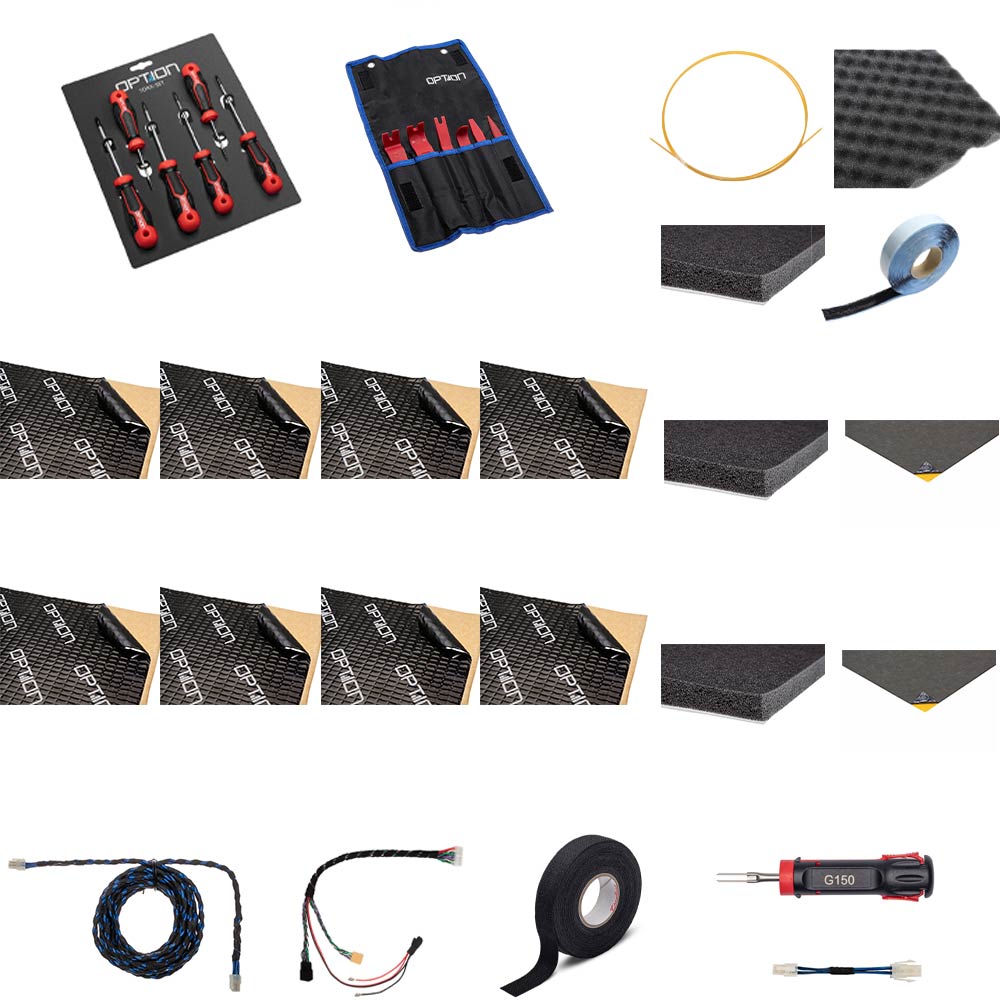

• 8 alubutylmåtter, 3 skum-dæmpemåtter, 2 Noiseflex Vibra Light-måtter, 1 m bitumentape og nopreskum til afkobling.
• 6-delt Torx-sæt, afmonteringsgreb, isoleringsbånd, trækbånd og G150-afpinningsværktøj.

Kildekontrollerede enkeltoplysninger

Kilden angiver: Afmontering af sædekonsollen kræver 10 mm XZN-værktøj. Kilden angiver: Molex-adapteren til ROCK-3 skal forbindes i 0°-stilling; ved 180° modarbejder bassen dørhøjttalerne. Kilden angiver: DSP-6 Mode-kontakten skal stå på 2 med de nye højttalere og dæmpning. Kilden angiver: Forventet monteringstid: 3–6 timer. Kilden angiver: DSP-6: 6 × 60 watt RMS ved 4 ohm, fuldaktiv frontstyring, Auto Sense. Kilden angiver: ROCK-3: passiv 20 cm bandpass, 200 watt RMS, 2 × 4 ohm, fremadrettet basrefleksåbning. Kilden angiver: V-165: 16,5 cm 2-vejs komponentsystem, 25 mm silkekalot, 70 watt RMS, 3 ohm, 91 dB. Kilden angiver: Valgfri diskantdæmpning: –3 dB via gul kabelsløjfe.
