Lydpakke til Seat Leon 5F (med Beats, med LWL) DSP-forstærker, højttalere, reservehjulssubwoofer | V4 | OPTION

Soundsystem til SEAT Leon 5F med BEATS og optisk fiber

DSP6 forbindes Plug & Play og leveres med bilspecifikt lyd-setup. Systemet passer kun til biler, hvor den eksisterende BEATS-forstærker har den markerede optiske fiberforbindelse.

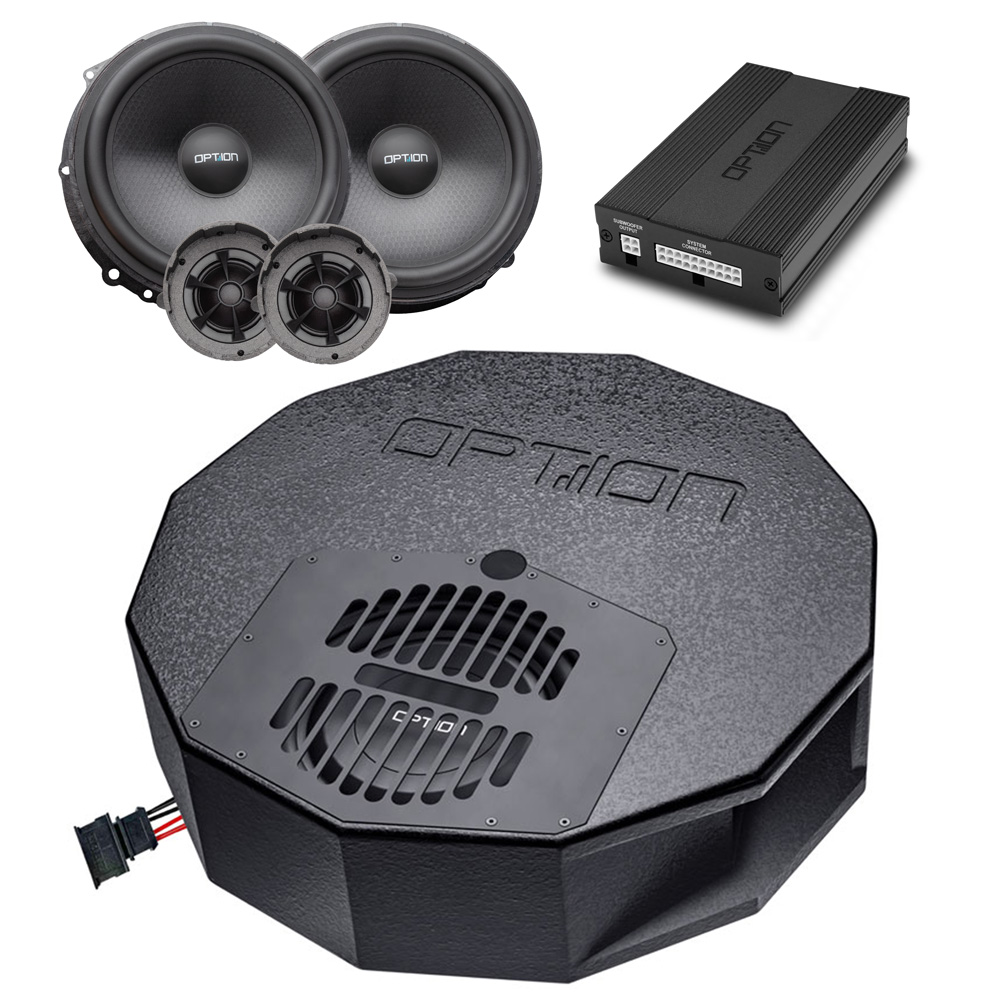

Leveringsomfang

• DSP6 med lyd-setup
• Drive 10BR-P-reservehjulssubwoofer med Plug & Play-stik
• Plug & Play-frontsystem

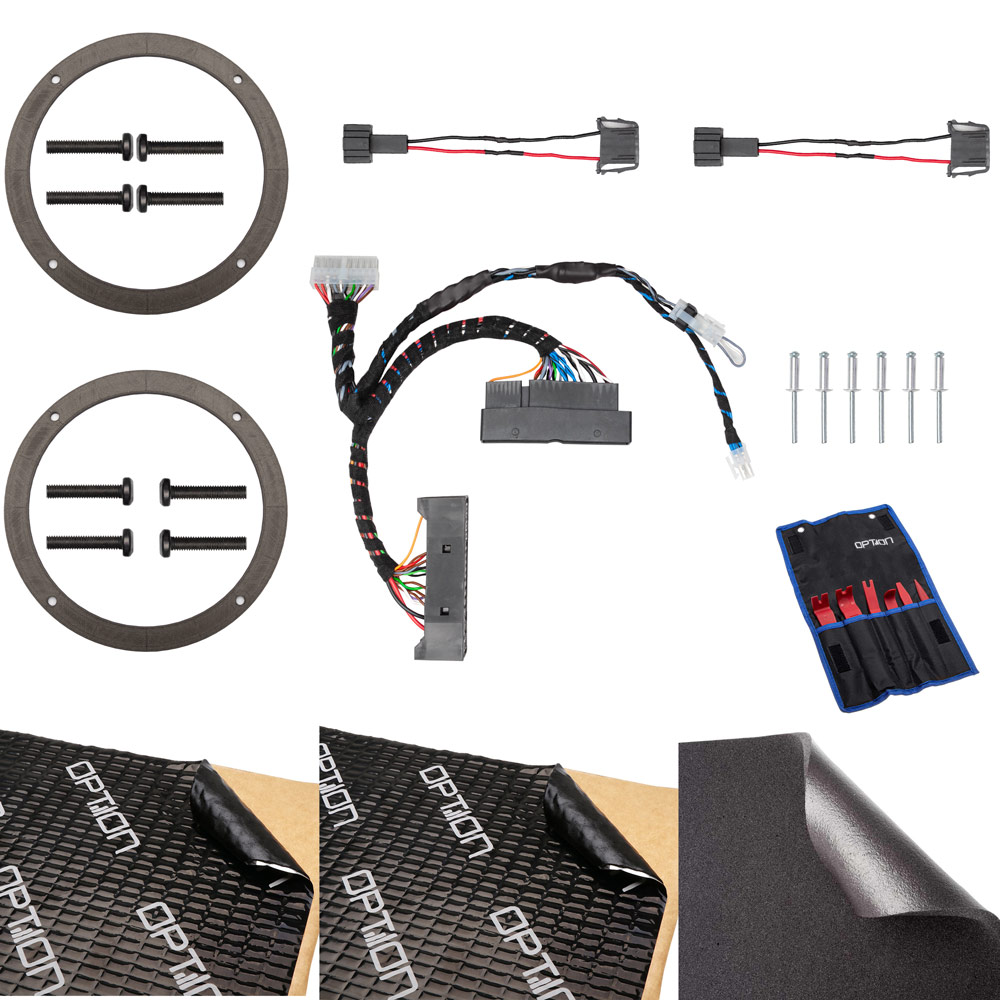

• Radio-/strømkabelsæt
• 2 alubutylmåtter, 1 skummåtte, nitter og afmonteringsværktøj

Tekniske data – DSP6

• Class GD, 6-kanals forstærker / 8-kanals DSP
• 6 × 60 watt RMS ved 4 ohm
• Alternativt 4 × 60 watt RMS ved 4 ohm + 1 × 120 watt RMS ved 4 eller 2 ohm; kanal 5/6 brokobles
• Mindste impedans: 3 ohm stereo / 1,5 ohm mono
• ADEP.3 OEM-diagnosebeskyttelse; start/stop-stabil i op til 5 sekunder ved 6 volt
• 4-kanals High-Level-indgang med automatisk tænd/sluk
• Frekvensområde: 20 Hz–21 kHz; 8-kanals DSP ved 358 kHz
• 2 Line-Out-kanaler op til 3 volt via 3,5 mm jack
• 2-faset synkron DC/DC; BurrBrown A/D- og D/A-konvertere
• Driftsspænding: 10,3–17,5 volt; Mid-Power-effektreduktion
• Mål: 94 × 149 × 32 mm; med holder 118 × 149 mm
• Standby: 0,6 mA
• 20-polet Molex MiniFit Jr.-hovedstik og 4-polet Molex MiniFit Jr.-subwooferstik
• RJ-45 DSP-EPROM- og fjernbetjeningsporte; Power- og Protect-LED

Tekniske data – subwoofer

• 300 watt RMS, 2 ohm (4 + 4 ohm)
• 35–100 Hz, 87 dB
• 575 × 150 mm, 15,6 kg

Tekniske data – fronthøjttalere

• 20 cm 2-vejs komponentsystem med 28 mm silkekalot
• 70 watt RMS, 3 ohm, 91 dB

Uddybende beskrivelse

Plug & Play-soundsystem til SEAT Leon 5F med BEATS-forstærker og optisk fiberforbindelse. Pakken kombinerer DSP6 med bilspecifikt setup, nye 20 cm fronthøjttalere og Drive 10BR-P-reservehjulssubwoofer med Plug & Play-stik. DSP6 leverer 6 × 60 watt RMS, og frontsystemet yder 70 watt RMS ved 3 ohm. To alubutylmåtter, skummåtte, nitter og afmonteringsværktøj medfølger. Passer kun, når BEATS-forstærkeren har optisk fiber.

I denne bilspecifikke konfiguration arbejder DSP-forstærkeren, højttalerne og subwooferen som én samlet løsning. De enkelte dele har hver sin opgave i frekvensområdet, så stemmer, instrumenter og bas gengives med større kontrol. Effekt, impedans, mål og tilslutning skal følge de tekniske værdier nedenfor; de angivne dele og kabler udgør den konfiguration, som kilden beskriver.

DSP-forstærkeren fordeler signalet mellem de kanaler, som systemet anvender. Det bilspecifikke DSP-setup er indlæst før levering. Derfor skal forstærkerens kanaltilslutninger, eventuelle funktionskontakter og fasevalg bevares præcis som angivet. En forkert fase eller forkert indstilling kan reducere bas eller ændre balancen mellem højttalerne, selv om alle dele elektrisk er tilsluttet.

Monteringen udføres efter Plug & Play-princippet med de medfølgende bilspecifikke kabelsæt, stik og adaptere. Forstærker, højttalere og subwoofer placeres på de steder, som kilden angiver for bilen, og kablerne føres ad den beskrevne rute. Krav om bestemt radio, lydpakke, fabriksforstærker, sædetype eller ledig monteringsplads skal kontrolleres før arbejdet påbegyndes.

Tekniske data for DSP-forstærkeren

• Højeffektiv 6-kanals DSP-forstærker, Class GD; 6-kanals forstærker og 8-kanals DSP.
• 6 x 60 watt RMS ved 4 ohm eller 4 x 60 watt RMS ved 4 ohm plus 1 x 120 watt RMS ved 4 eller 2 ohm i monokonfiguration.
• Minimumsimpedans: 3 ohm på stereokanaler og 1,5 ohm i monodrift.
• ADEP.3-diagnosebeskyttelse til OEM-radioer; Start/Stop-kompatibel ned til 6 V i op til 5 sekunder.
• 4-kanals High-Level-indgang med automatisk tænd/sluk; frekvensområde 20 Hz-21 kHz.
• Integreret 8-kanals DSP-processor ved 358 kHz; 2-kanals Line Out op til 3 V via 3,5 mm jackstik.
• 2-faset synkron DC/DC-konverter og BurrBrown A/D- og D/A-konvertere.
• Driftsspænding: 10,3-17,5 V; effektreduktion til Mid-Power-tilstand; hvilestrøm 0,6 mA.
• Mål: 94 x 149 x 32 mm; 118 x 149 mm med monteringsbøjle.
• 20-polet Molex MiniFit Jr.-hovedstik og 4-polet Molex MiniFit Jr.-subwooferstik.
• RJ-45-modularstik til DSP-EPROM-programmering og fjernbetjening; Power- og Protect-LED.

Video

• Se installationsvideo
