Lydpakke til Seat Leon 5F (Beats, med LWL) DSP-forstærker + subwoofer-udskiftningssæt | V1 | Plug & Play | OPTION

Bedre kontrol og kraftigere bas i SEAT Leon 5F med Beats og lysleder

Sættet kombinerer DSP6 og et subwoofer-udskiftningssæt. Det passer kun, når Beats-forstærkeren har lysledertilslutning. Ved en forstærker uden lysleder skal den tilsvarende variant uden lysleder anvendes.

Det nye reviderede kabelsæt gør monteringen mulig, selv om den ældre monteringsvideo viser noget andet.

• Indlæst bilspecifikt DSP-setup
• De originale højttalere får ekstra forstærkning
• Ny subwoofer med mere præcis og kraftfuld bas
• Skjult placering af den kompakte forstærker, eksempelvis bag instrumentbordet
• Ingen ændringer af originalt ledningsnet

Montering

Det bilspecifikke kabelsæt forbindes som Plug & Play uden kabelklipning eller omfattende kabelføring. Den digitale forstærker udvikler meget lidt varme og kan monteres diskret. Finjustering kan foretages direkte på forstærkeren.

Leveringsomfang

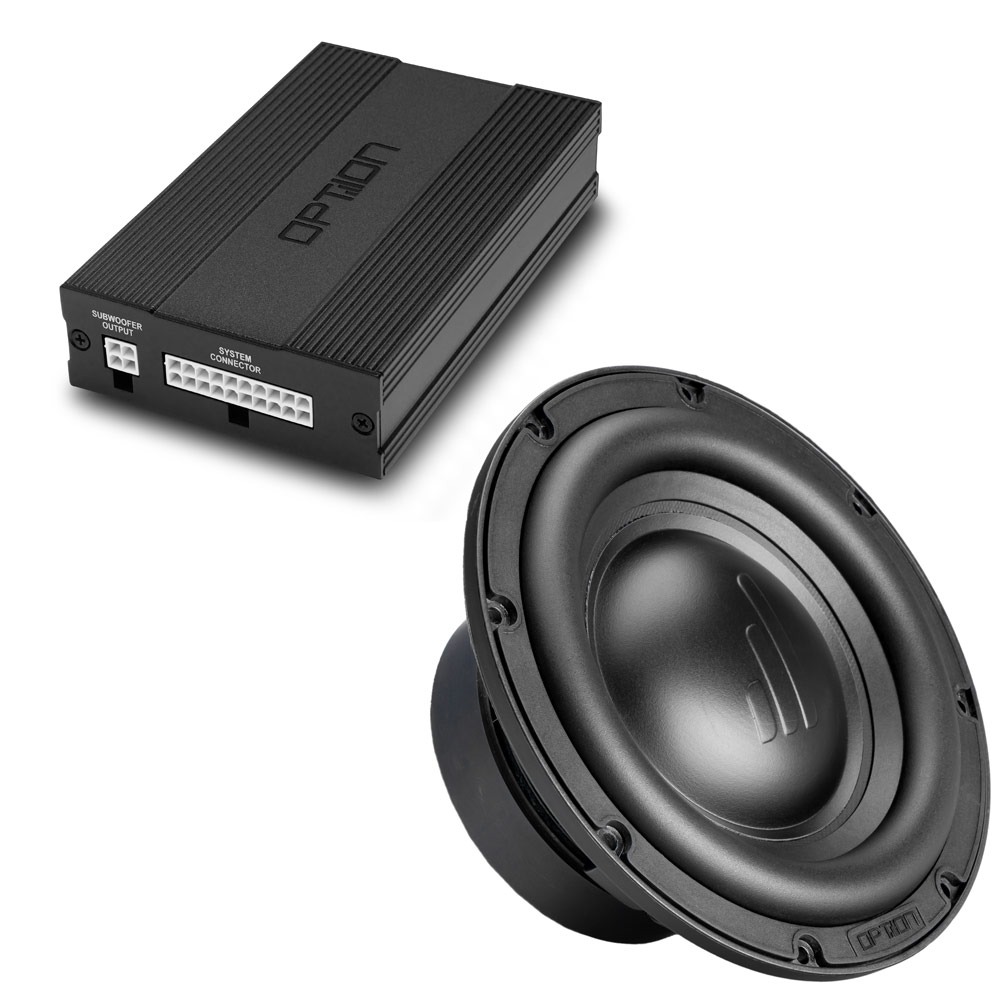

• OPTION DSP6 med bilspecifikt setup

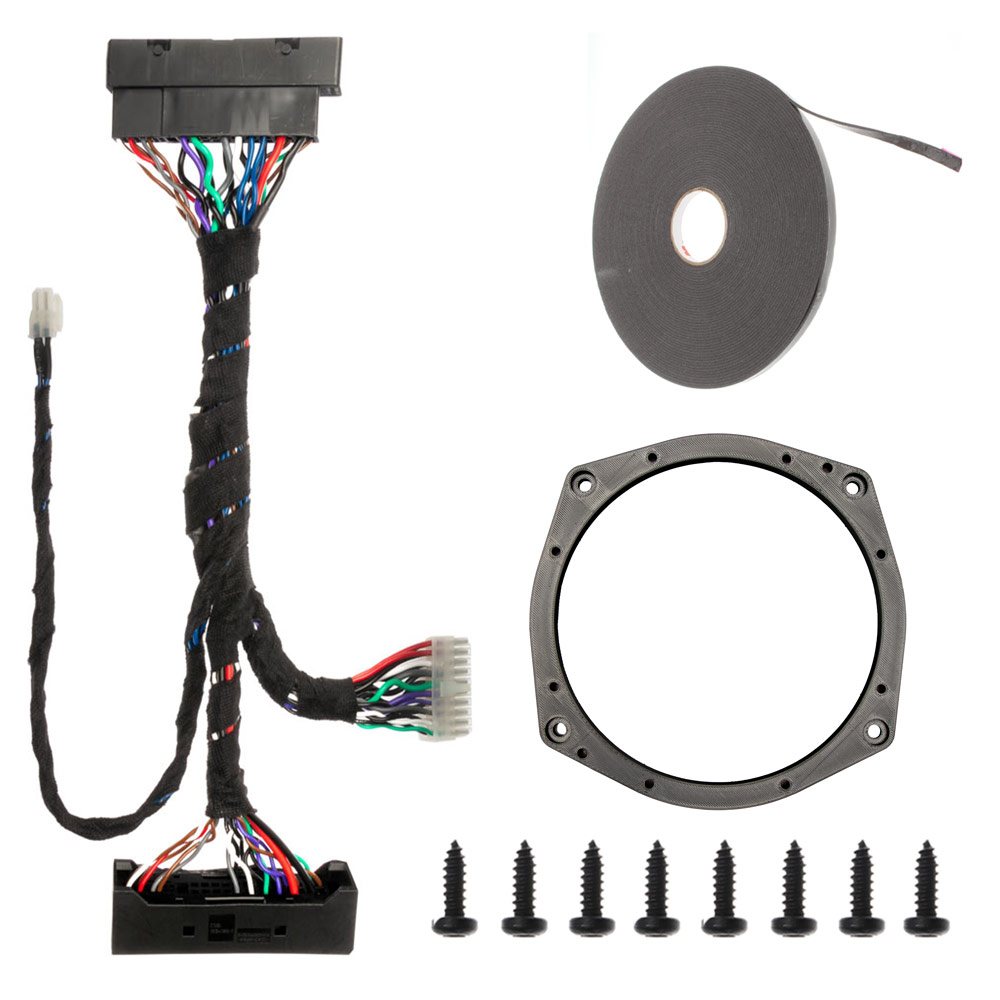

• 6-tommers subwoofer med monteringsring og tilbehør
• Plug & Play-kabelsæt mellem radio og bil inklusive strømforsyning

Tekniske data – DSP6

• Højeffektiv 6-kanals DSP-forstærker, Class GD
• 6-kanals forstærker / 8-kanals DSP
• 6 x 60 watt RMS ved 4 ohm
• 4 x 60 watt RMS ved 4 ohm + 1 x 120 watt RMS ved 4 eller 2 ohm
• Kanal 5 og 6 sammenkobles i monodrift
• Minimumsimpedans: 3 ohm stereo / 1,5 ohm mono
• ADEP.3-diagnosebeskyttelse til OEM-radioer
• Start/Stop-kompatibel ned til 6 volt i op til 5 sekunder
• 4-kanals High-Level-indgang med automatisk tænd/sluk
• Frekvensområde: 20 Hz-21 kHz
• 8-kanals DSP-processor med 358 kHz
• 2-kanals Line Out op til 3 volt, 3,5 mm jack
• 2-faset synkron DC/DC-konverter; BurrBrown A/D og D/A
• Driftsspænding: 10,3-17,5 V
• Mid-Power-tilstand
• Mål: 94 x 149 x 32 mm; 118 x 149 mm med bøjle
• Hvilestrøm: 0,6 mA
• 20-polet Molex MiniFit Jr.-hovedstik og 4-polet subwooferstik
• RJ-45-porte til DSP-EPROM og fjernbetjening
• Power- og Protect-LED

Subwoofer

• Impedans: 4 + 4 ohm
• Trykstøbt aluminiumskurv
• Polycarbonatmembran
• Ventileret centreringsspider
• Ultra Low Bass-teknologi
• Belastbarhed: 125/250 watt

Uddybende produktbeskrivelse

Dette sæt er udviklet til SEAT Leon 5F med fabriksmonteret Beats, hvor Beats-forstærkeren har lysledertilslutning. OPTION DSP6 med indlæst setup driver de originale højttalere, mens en ny 6-tommers subwoofer erstatter den originale enhed. Det reviderede Plug & Play-kabelsæt gør monteringen mulig uden kabelklipning, selv om den ældre video viser en anden løsning.

Bedre kontrol og kraftigere bas i SEAT Leon 5F med Beats og lysleder er sammensat som én bilspecifik lydløsning, hvor de komponenter, der er angivet i leveringsomfanget, er valgt til at arbejde sammen. Forstærkning, højttalere og subwoofer fordeler opgaverne mellem stemmer, mellemtone, diskant og bas, så gengivelsen får større kontrol og et mere sammenhængende lydbillede. De konkrete effekter, impedanser, mål og komponentbetegnelser står samlet under de tekniske data og skal følges ved tilslutning og placering.

DSP-forstærkeren er systemets styrende led: det bilspecifikke setup er indlæst før levering. Det betyder, at hver kanal anvendes til den funktion, som kilden beskriver, uden at brugeren først skal opbygge en ny grundindstilling. Subwooferens rolle er at overtage det dybe frekvensområde, mens bilens front- og eventuelle baghøjttalere tager sig af resten af lydbilledet. Resultatet er den balance mellem klarhed, dynamik og bas, som sættet er udviklet til.

Monteringen følger Plug & Play-princippet med det kabelsæt og de adaptere, der er nævnt i leveringsomfanget. Tilslutningerne føres til de beskrevne originalstik, og placeringen af forstærker, højttalere og subwoofer skal udføres som angivet for bilen. Dermed kan installationen gennemføres uden vilkårlige ændringer af sættets elektriske opbygning. Eventuelle begrænsninger om fabriksradio, fabriksforstærker, lydpakke, karrosserivariant eller modelår er forudsætninger og skal kontrolleres før køb.

Supplerende DSP-data fra kilden

• ADEP.3-diagnosebeskyttelse understøtter tilslutning til OEM-radioen.
• Driftsspænding: 10,3-17,5 V.
• Forstærkermål: 94 x 149 x 32 mm; 118 x 149 mm med monteringsbøjle.
• RJ-45-modularstik anvendes til DSP-programmering og fjernbetjening, hvor det er angivet i kilden.
