Lydpakke til Mercedes Sprinter W906 / VW Crafter 1 | højttalere + forstærker + Subwoofer | OPTION

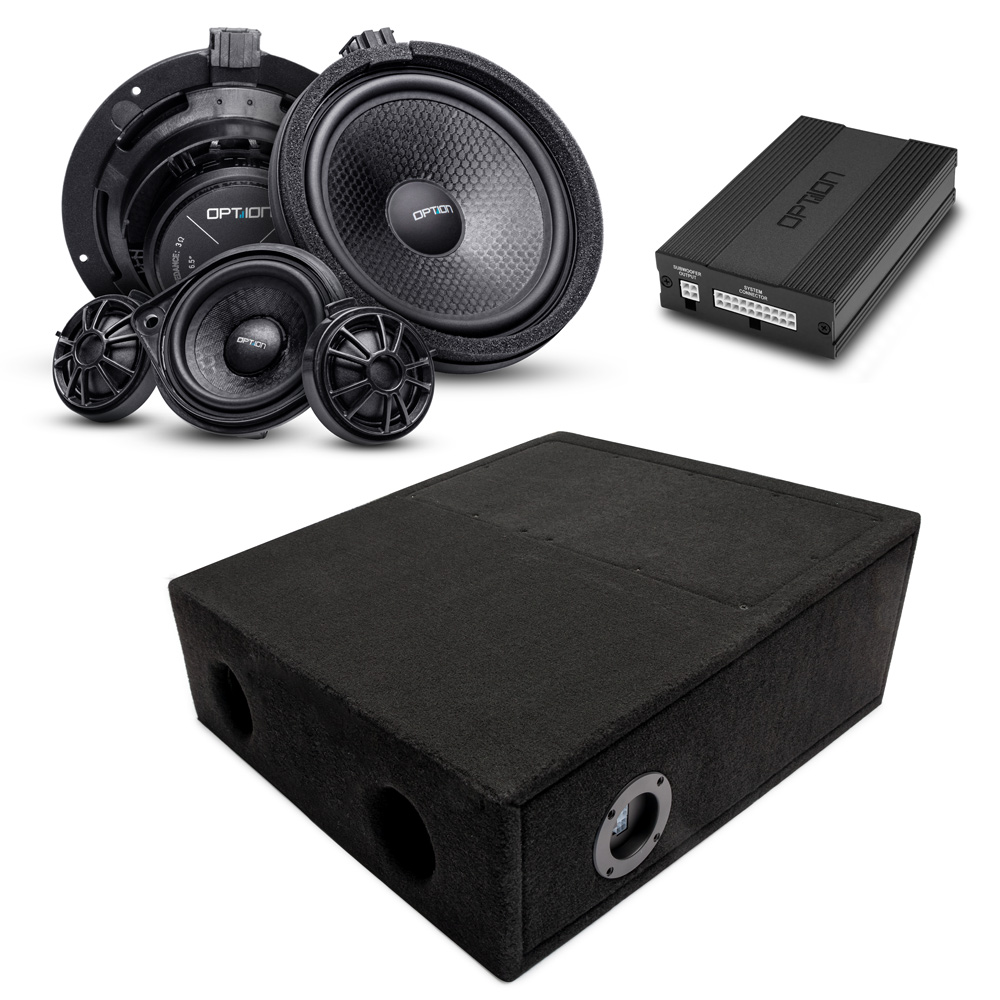

Komplet soundsystem til Sprinter W906 og Crafter 1

Sættet er en samlet opgradering af det originale lydsystem. Front- og centerhøjttalerne udskiftes, ROCK-2-subwoofer tilføjes, og den kompakte DSP6 leverer effekten og den digitale signalbehandling. Alle hoveddele til højttalere, subwoofer, kabelføring, dørdæmpning og montering er samlet i pakken.

Forstærker og kanalfordeling

DSP6 driver både det nye frontsystem og den passive subwoofer. To kanaler anvendes til frontsystemet, to kanaler kan anvendes til baghøjttalerne, og yderligere to kanaler står til rådighed for den passive subwoofer. De to Line-Out-kanaler kan bruges til en ekstra aktiv subwoofer eller forstærker, som dermed også kan styres gennem DSP’en. Den digitale konstruktion udvikler kun lidt varme, så DSP6 kan monteres skjult i radiorummet.

Placering og montering

Det medfølgende kabelsæt gør installationen Plug & Play og gør det muligt at føre bilen tilbage til original stand. Den passive subwoofer placeres praktisk i bilen og kan monteres under et sæde, hvis der er tilstrækkelig fri plads. Hvis placeringen tillader det, skal basrefleksportene vende i kørselsretningen. Dørdæmpningen og værktøjet i sættet bruges under monteringen. Hvis der sidder et Quadlock-stik i radiorummet, kræves den ekstra adapter 57-1191.

Leveringsomfang

• DSP6 med W906/Crafter 1-setup
• MB-W906 Plug & Play-frontsystem
• MB-W906-C-centerhøjttaler
• ROCK-2, 6,6 kg; 41 × 45,5 cm, højde 13,5/17,5 cm

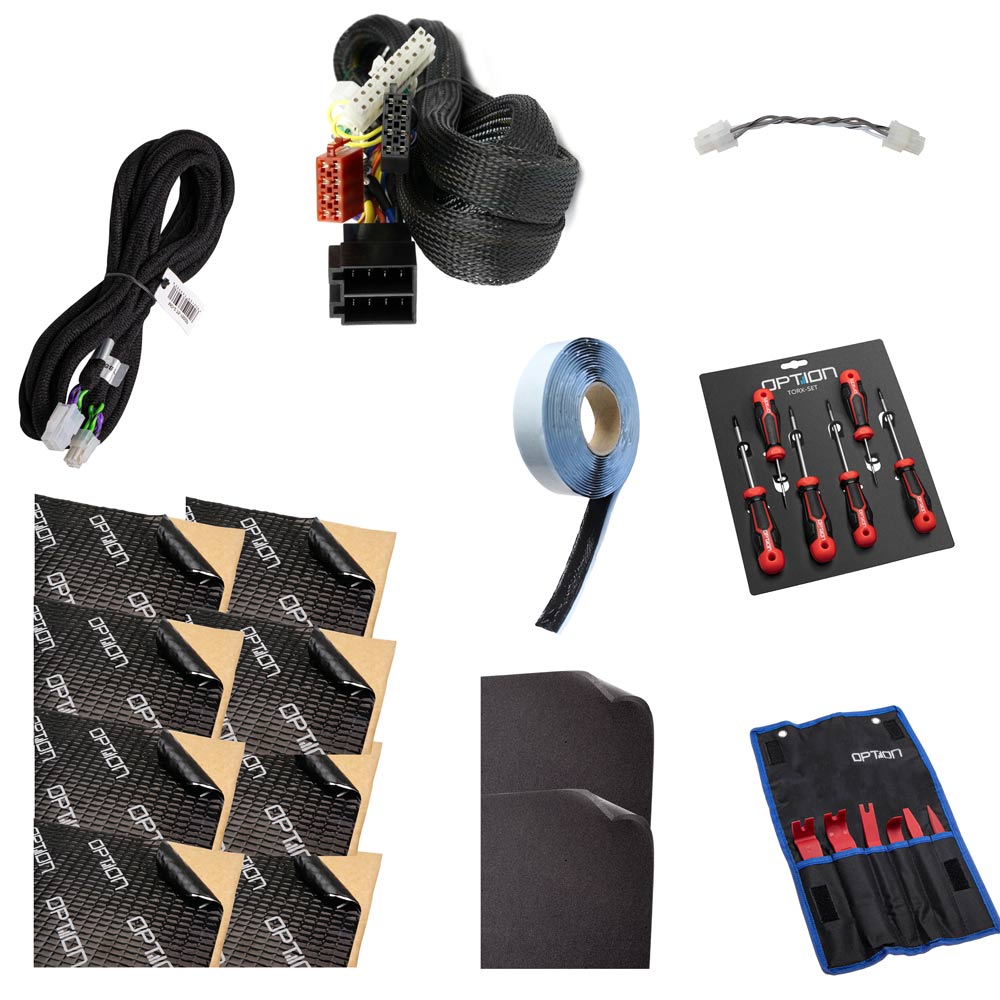

• Plug & Play-kabelsæt og MO-2.75-150-GP stereo-subwooferkabel
• 8 alubutylmåtter, 2 skummåtter og 1 meter bitumenbånd
• Torx-sæt, afmonteringsværktøj og vejledning

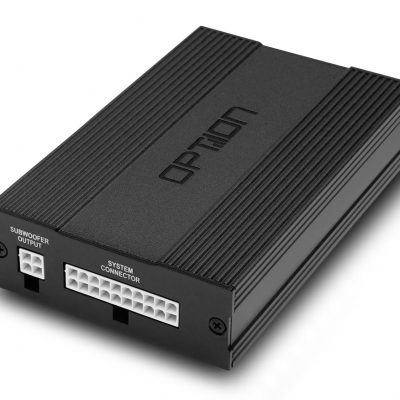

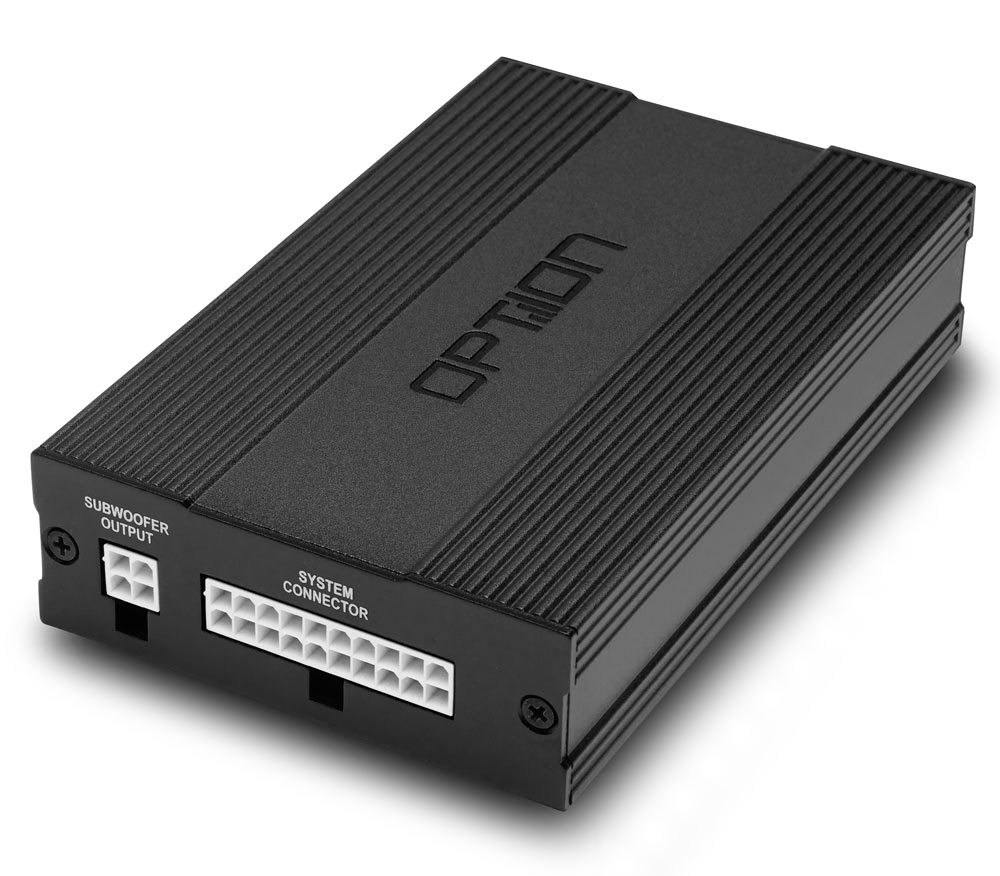

Tekniske data – DSP

• Class GD, 6-kanals forstærker / 8-kanals DSP
• 6 × 60 watt RMS ved 4 ohm
• Alternativt 4 × 60 watt RMS + 1 × 120 watt RMS ved 2 ohm i mono; kanal 5/6 leveres i stereo
• Mindste impedans: 3 ohm stereo / 1,5 ohm mono
• ADEP.3 OEM-diagnosebeskyttelse; start/stop-stabil i op til 5 sekunder ved 6 volt
• 4-kanals High-Level med automatisk tænd/sluk; 20 Hz–21 kHz
• 8-kanals DSP ved 358 kHz; 2 Line-Out-kanaler op til 3 volt via 3,5 mm jack
• 2-faset synkron DC/DC og BurrBrown A/D- og D/A-konvertere
• Drift: 10,3–17,5 volt; Mid-Power-effektreduktion
• Mål: 94 × 149 × 32 mm; med holder 118 × 149 mm; standby 0,6 mA
• 20-polet hovedstik og 4-polet subwooferstik, Molex MiniFit Jr.

DSP-EPROM-programmeringen og tilslutningen til fjernbetjening bruger RJ-45 Modular Jack. Forstærkeren har desuden Power- og Protect-LED.

Signal, strøm og betjening

DSP-6 leveres med det lyd-setup, der er forberedt til W906 eller Crafter 1. To kanaler driver frontsystemet, to kan anvendes til baghøjttalerne, og kanal 5 og 6 er reserveret til ROCK-2. Det medfølgende MO-2.75-150-GP er et stereokabel til subwooferen. DSP-programmeringen gemmes i EPROM, fjernbetjeningen forbindes via RJ-45 Modular Jack, og Power- samt Protect-LED viser driftsstatus. Plug & Play-forbindelsen lader de originale kabler være intakte og gør hele installationen reversibel.

Video

• Se installationsvideo
