Lydpakke til Cupra Born (Beats-lydsystem) | DSP-forstærker + subwoofer i bagagerumsbrønden | V1 | OPTION

V1-lydsystem til Cupra Born med Beats-lydsystem

Systemet kombinerer OPTION DSP-6/DSP-6.2 med bilspecifikt, forudindlæst setup, originale højttalere og den valgte subwooferløsning. Den bilspecifikke signalbehandling omfatter equalizer, tidskorrektion. Resultatet er bedre dynamik, en tydeligere stereoscene og mere præcis bas uden permanente indgreb i ledningsnettet.

Kompatibilitet og placering

Subwooferen monteres i bagagerumsbrønden. Bilspecifikt kabelsæt og DSP-setup medfølger.

Montering

Signalet hentes ved radioen eller fabriksforstærkeren med det medfølgende bilspecifikke kabelsæt. Forstærkeren monteres skjult, strømforsyningen sikres fagmæssigt, og subwooferen placeres som angivet. Stik og kabler skal ikke klippes; installationen kan føres tilbage.

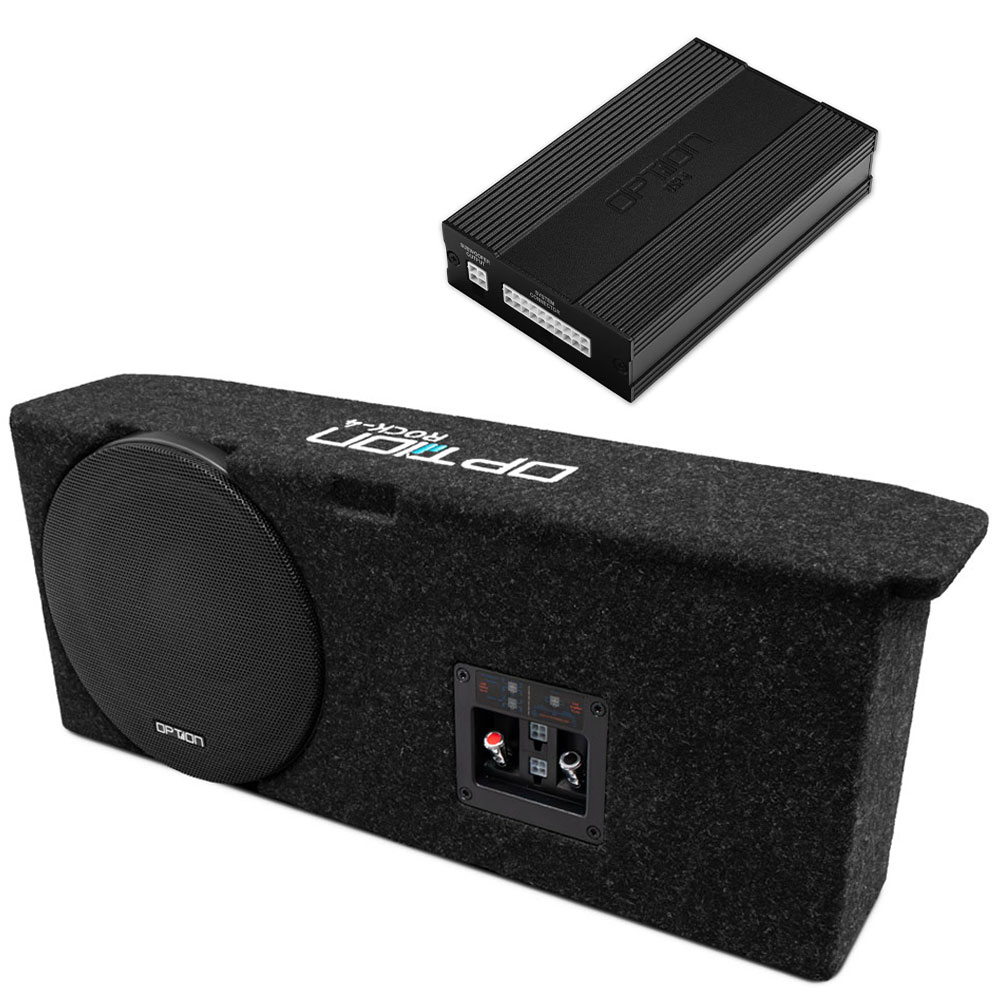

Leveringsomfang

• OPTION DSP-6/DSP-6.2 med bilspecifikt, forudindlæst setup
• originale højttalere
• OPTION ROCK-4-D4-subwoofer til bagagerumsbrønden.
• Bilspecifikt Plug & Play-kabelsæt, strømforsyning og monteringsdele

Tekniske data – forstærker

• 6-kanals Class-GD-forstærker
• Integreret 8-kanals DSP
• DSP-processor: 358 kHz
• 6 × 60 watt RMS ved 4 ohm
• Alternativt 4 × 60 watt RMS ved 4 ohm og 1 × 120 watt RMS ved 2 eller 4 ohm som angivet i kilden
• Mindste impedans: 3 ohm stereo og 1,5 ohm mono
• ADEP.3-diagnosebeskyttelse til OEM-radioer
• Start/Stop-egnet ned til 6 V i op til 5 sekunder
• 4-kanals high-level-indgang med automatisk tænding, når dette er angivet i kilden
• Frekvensområde: 20 Hz–21 kHz
• 2-kanals Line Out op til 3 V via 3,5 mm jack
• BurrBrown A/D- og D/A-konvertere
• Driftsspænding: 10,3–17,5 V
• Hovedtilslutning: 20-polet Molex MiniFit Jr.
• Subwoofertilslutning: 4-polet Molex MiniFit Jr.

Tekniske data – bas

OPTION ROCK-4-D4-subwoofer til bagagerumsbrønden.

Kompatibilitet og vigtige oplysninger – kildens detaljer

• 1. generation, før facelift
• Plug & Play, hvor alle kabler forbliver intakte
• Setup til bilen er allerede indlæst i DSP-forstærkeren ved levering
• ROCK-4-D4 erstatter den originale Beats-subwoofer i bagagerumsbrønden
• beregnet til drift med DSP-forstærkeren

Montering – kildens detaljer

• Frigør indstigningslistens beklædning og sidebeklædningerne i bagagerummet fra clipsene
• Frilæg den originale Beats-forstærker, og frigør stikket
• Tilslut 051.802-3 med 20-polet Molex-stik og subwoofertilslutning
• Fastgør OPTION DSP-6.2-forstærkeren til holderen med bredt velcrobånd
• Løsn den originale Beats-subwoofer med Torx-skruerne, frakobl den, og tag den op af brønden
• Fjern de to fastgørelsespunkter i bunden til originalsubwooferen
• Forbind 302.102-MOLEX med ROCK-4-D4
• Placér ROCK-4-D4 i bagagerumsbrønden
• Før kabelsættet ordentligt under beklædningsdelene, og montér alle beklædninger igen

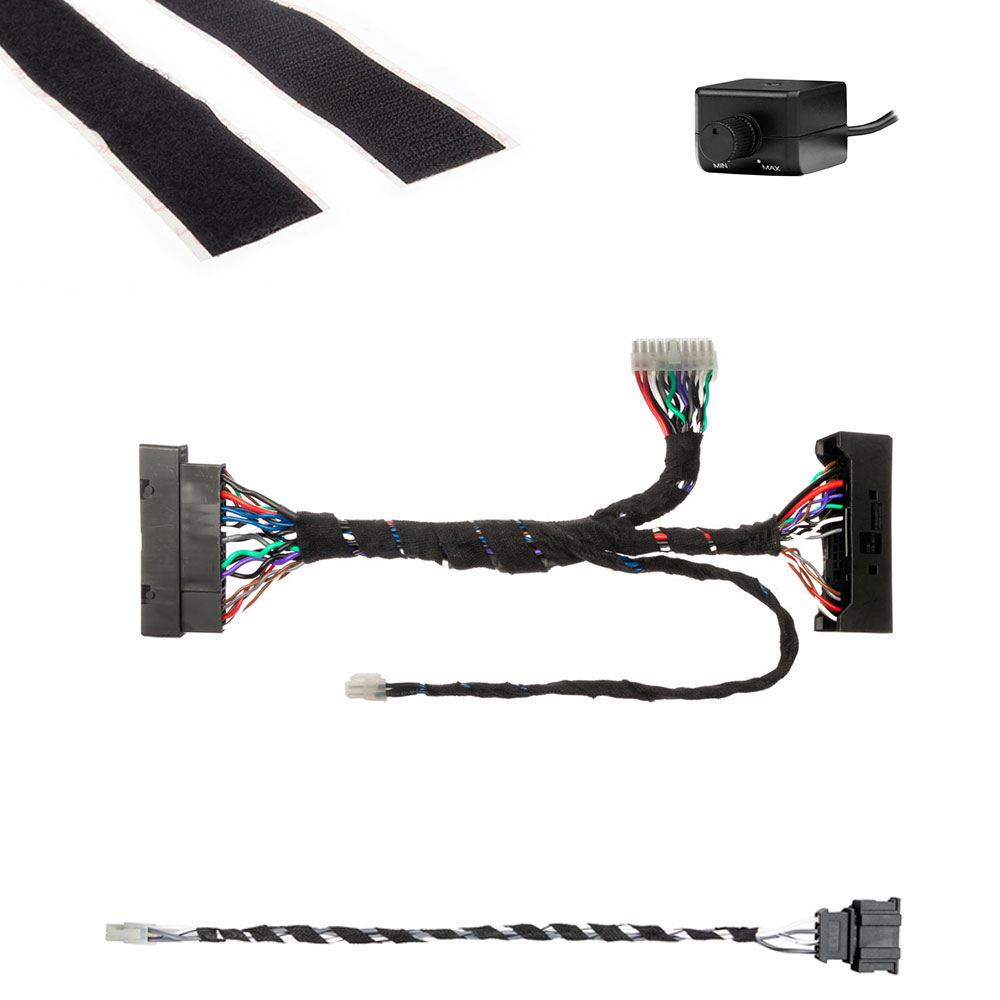

Leveringsomfang – kildens detaljer

• 1 × OPTION DSP-6.2-forstærker
• fjernbetjening til subwooferniveau
• 1 × 051.802-3 (inklusive 2-polet til 4-polet adapter til subwoofer)
• 1 × OPTION ROCK-4-D4 Subwoofer
• 1 × 302.102-MOLEX
• 1 × bredt velcrobånd

Tekniske data – kildens detaljer

• højeffektiv 6-kanals DSP-forstærker
• Class GD
• 6-kanals forstærker / 8-kanals DSP
• 6 × 60 watt RMS (4 ohm)
• 4 x 60 watt RMS (4 ohm) + 1 x 120 watt RMS (2 ohm)
• kanal 5 og 6 kobles sammen i monodrift
• Minimumsimpedans på alle stereokanaler: 3 ohm
• Minimum-Impedans i Monobetrieb: 1,5 ohm
• ADEP.3-diagnosebeskyttelse til problemfri tilslutning til OEM-radioer
• Start/Stop tauglich bis zu 5 Sek. bis 6 Volt
• High-Level-indgang (4 kanaler) med automatisk tænd/sluk
• Frequenzband: 20 Hz bis 21 kHz
• integreret 8-kanals DSP-processor med 358 kHz
• 2-kanals Line Out op til 3 volt via 3,5 mm jackstik
• 2 Phasen Synchronous DC/DC Converter
• A/D Converter: BurrBrown
• D/A Converter: BurrBrown
• Driftsspænding: 10,3 V – 17,5 V
• kompakte mål til ukompliceret eftermontering

Video

• Se installationsvideo
