Lydpakke til BMW med Standard | højttalere, forstærker, Subwoofer | Plug & Play | OPTION

komplet system-lydsystem til BMW-modeller i E- og F-serien med standardlydsystem

Systemet kombinerer OPTION AIR-D4 4-kanals Class-D-forstærker, BM-100 foran: 10 cm 2-vejs komponentsæt, 50 watt RMS, 4 ohm, 90 dB og 25 mm silkediskant og den valgte subwooferløsning. Den bilspecifikke signalbehandling omfatter delefiltre. Resultatet er bedre dynamik, en tydeligere stereoscene og mere præcis bas uden permanente indgreb i ledningsnettet.

Kompatibilitet og placering

Kontrollér de originale subwooferstik: Har de kun to ledninger i stedet for fire, er monteringen ikke almindelig Plug & Play. Baghøjttalerne drives fortsat af det eksisterende system. Mangler bilen diskantpladser foran, skal passende holdere anskaffes. Ved indstilling sættes radioen omkring 95 %, og for-/bagfiltrene indstilles omkring 160 Hz som beskrevet i kilden.

Kompatible BMW-modeller

• 1-serie E81/E82/E87/E88 og F20/F21, cirka 2004–2019
• 2-serie F22/F23/F44/F87, cirka 2014–2021
• 3-serie E90/E91/E92/E93 og F30/F31/F80, cirka 2005–2020
• 3 GT F34, cirka 2013–2020
• 4-serie F32/F33/F36/F82/F83, cirka 2013–2021
• 5-serie E60/E61 og F07/F10/F11/F90, cirka 2003–2023
• 6-serie F13, cirka 2011–2018
• 7-serie F01/F02, cirka 2008–2015
• X1 E84/F48, cirka 2009–2022
• X2 F39, cirka 2018–2023
• X3 E83/F25/F97, cirka 2004–2024
• X4 F26/F98, cirka 2014–2025
• X5 E70/F15/F85, cirka 2007–2018
• X6 F16/F86, cirka 2014–2019

Årgangene er vejledende; modelrække og fabrikslydsystem er afgørende.

Montering

Signalet hentes ved radioen eller fabriksforstærkeren med det medfølgende bilspecifikke kabelsæt. Forstærkeren monteres skjult, strømforsyningen sikres fagmæssigt, og subwooferen placeres som angivet. Stik og kabler skal ikke klippes; installationen kan føres tilbage.

Leveringsomfang

• OPTION AIR-D4 4-kanals Class-D-forstærker
• BM-100 foran: 10 cm 2-vejs komponentsæt, 50 watt RMS, 4 ohm, 90 dB og 25 mm silkediskant
• 2 × OPTION BM-200 20 cm undersædesubwoofere, hver 120 watt RMS ved 2 ohm.

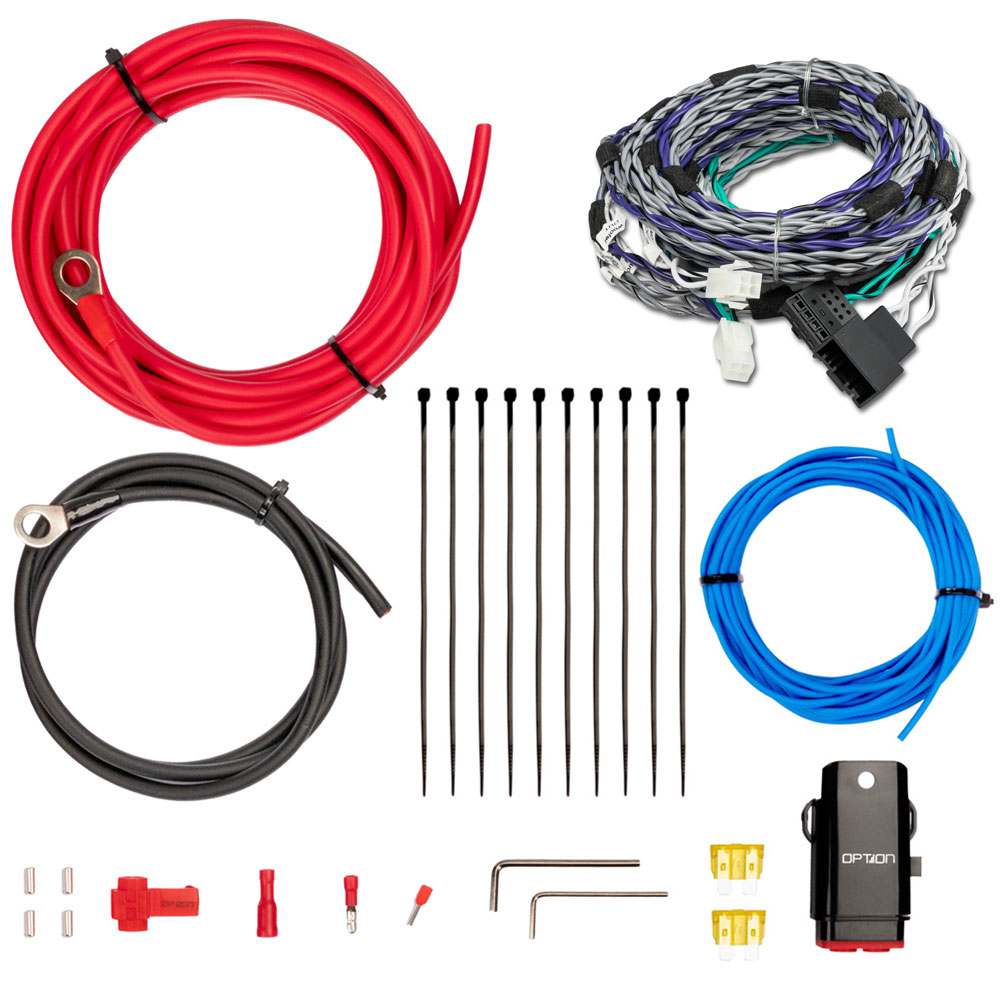

• ZUB-127 Plug & Play-kabelsæt og V10-KUPFER-strømkabelsæt
• Holdere, 10 monteringsskruer, signaladaptere og unbrakonøgle
• Bilspecifikt Plug & Play-kabelsæt, strømforsyning og monteringsdele

Tekniske data – forstærker

• 4 × 100 watt RMS ved 4 ohm; 4 × 165 watt RMS ved 2 ohm; brokoblet 2 × 330 watt RMS ved 4 ohm; 20 Hz–20 kHz; filtre 40–400 Hz; THD under 0,1 %; over 90 dB; 105,7 × 41,7 × 208 mm

Tekniske data – bas

2 × OPTION BM-200 20 cm undersædesubwoofere, hver 120 watt RMS ved 2 ohm.

Produktets funktioner – kildens detaljer

• OPTION AIR-D4 4-kanals forstærker tilfører mere effekt og kontrol til hele systemet, så højttalerne og undersædesubwooferne spiller markant mere ubesværet.
• OPTION BM-100-komponentsystemet forbedrer taleforståelighed, opløsning og rumlig gengivelse foran. Mellemtonen spiller varmt og klart, og diskanten rent og behageligt.
• OPTION BM-200-undersædesubwoofere giver et stærkere basfundament, mere eftertryk og en markant strammere dybbas end standardløsningen.

Kompatibilitet og vigtige oplysninger – kildens detaljer

• Plug & Play-tilslutning via det medfølgende ZUB-127-kabelsæt
• BM-100 passer på de originale monteringspladser foran
• BM-200 passer på de originale monteringspladser under forsæderne
• baghøjttalerne drives fortsat af det eksisterende system
• Hvis bilen ikke har diskantholdere foran, skal passende holdere bestilles hos BMW eller en reservedelsforhandler

Montering – kildens detaljer

• Montér BM-100-komponentsystemet på de originale monteringspladser foran
• Montér BM-200-undersædesubwoofere på de originale monteringspladser under forsæderne
• Montér forstærkeren med de medfølgende holde- og fastgørelsesplader
• Forbind ZUB-127 Plug & Play-kabelsættet med bilen og forstærkeren
• Frakobl originalsubwooferens stik i både fører- og passagersiden, og sæt dem som markeret i kabelsættets bøsning
• Sæt kabelsættets stik tilbage i subwooferbøsningen
• Saml Molex-bøsninger og Molex-stik med samme kabelfarve
• Tilslut udgangssignalet til Molex via Plug & Play-adapteren
• Etablér strømforsyningen via bilens batteri
• 1 – front Level: Indstil bilradioen til høj lydstyrke (ca. 95 %), og hæv langsomt niveauregulatoren. Skru lidt ned igen, når der høres forvrængning.
• 2 – X-Over front: Indstil til HPF
• 3 – front Freq: Vælg ca. 160 Hz
• 4 – Rear Level: Indstil som front Level. For- og bagkanaler skal spille rent og afbalanceret.
• 5 – X-Over Rear: Indstil til LPF
• 6 – Rear Freq: Vælg ca. 160 Hz
• 7 – Remote: Forbliver ubrugt
• 8 – Input front: Sæt stikket med de hvide og grå kabler i her. Den sorte isoleringstape skal vende udad.
• 9 – Line Out: Forbliver ubrugt
• 10 – Input Mode: Indstil til 2CH
• 11 – Input Level: Indstil til HI
• 12 – Input Rear: Forbliver ubrugt

Leveringsomfang – kildens detaljer

• OPTION AIR-D4 4-kanals forstærker
• Plug & Play kabelnet (ZUB-127)
• V10-KUPFER
• Plug & Play-adapter til udgangssignal på Molex
• holde-/fastgørelsesplader inklusive 6 skruer til fastgørelse ved forstærkeren og 4 skruer til fastgørelse i bilen
• OPTION BM-100-komponentsystem til fronten
• 2 × OPTION BM-200 undersædesubwoofer
• fjernbetjening til subwooferniveau inklusive velcrobånd til fleksibel fastgørelse
• 2 × Plug & Play-adaptere til indgangssignal på RCA
• 1 × Plug & Play-adapter til udgangssignal med løse ender
• 1 × Plug & Play Line Out-adapter til tilslutning af endnu en forstærker eller en aktiv subwoofer
• unbrakonøgle

Tekniske data – kildens detaljer

• Class-D forstærker: Ja
• Driftsspænding: 10 – 16 V
• RMS-effekt ved 4 ohm: 4 × 100 watt
• RMS-effekt ved 2 ohm: 4 × 165 watt
• RMS-effekt brokoblet ved 4 ohm: 2 × 330 watt
• RMS-effekt brokoblet ved 2 ohm: ikke muligt
• Frekvensgang: 20 Hz–20 kHz
• High Pass Filter: 40 Hz – 400 Hz
• Low Pass Filter: 40 Hz – 400 Hz
• Forvrængning (T.H.D): < 0,1 %
• Min. højttalereImpedans: 2 ohm
• Signal-/støjforhold (A-vægtet): > 90 dB
• Mål (B x H x T): 105,7 mm x 41,7 mm x 208 mm
• Diameter: 10 cm
• System: 2-vejs komponentsystem Plug & Play
• RMS-effekt: 50 watt
• Impedans: 4 ohm
• Følsomhed: 90 dB
• diskanter: 25 mm silkediskant
• Diameter: 20 cm
• System: Plug & Play undersædesubwoofer
• Monteringssted: originalplaceringen under forsæderne
• RMS-effekt: 120 watt
• Impedans: 2 ohm
