Lydpakke til BMW med HiFi-lydpakke | højttalere, forstærker, Subwoofer | Plug & Play | OPTION

komplet system-lydsystem til BMW-modeller i E- og F-serien med fabriksmonteret HiFi-lydsystem

Systemet kombinerer OPTION AIR-D4 4-kanals Class-D-forstærker, BM-100 foran: 10 cm 2-vejs komponentsæt, 50 watt RMS, 4 ohm, 90 dB og 25 mm silkediskant og den valgte subwooferløsning. Den bilspecifikke signalbehandling omfatter delefiltre. Resultatet er bedre dynamik, en tydeligere stereoscene og mere præcis bas uden permanente indgreb i ledningsnettet.

Kompatibilitet og placering

Kun til BMW HiFi; ikke til standardlydsystem, Harman Kardon eller Logic 7. Bilspecifikt BMW-HIFI-kabelsæt medfølger. AIR-D4 driver frontsystem og to subwoofere under sæderne. Ved indstilling sættes radioen omkring 95 %, front og bag afstemmes ved cirka 160 Hz, Input Mode til 2CH og Input Level til HI.

Kompatible BMW-modeller

• 1-serie E81/E82/E87/E88 og F20/F21, cirka 2004–2019
• 2-serie F22/F23/F44/F87, cirka 2014–2021
• 3-serie E90/E91/E92/E93 og F30/F31/F80, cirka 2005–2020
• 3 GT F34, cirka 2013–2020
• 4-serie F32/F33/F36/F82/F83, cirka 2013–2021
• 5-serie E60/E61 og F07/F10/F11/F90, cirka 2003–2023
• 6-serie F13, cirka 2011–2018
• 7-serie F01/F02, cirka 2008–2015
• X1 E84/F48, cirka 2009–2022
• X2 F39, cirka 2018–2023
• X3 E83/F25/F97, cirka 2004–2024
• X4 F26/F98, cirka 2014–2025
• X5 E70/F15/F85, cirka 2007–2018
• X6 F16/F86, cirka 2014–2019

Årgangene er vejledende; modelrække og fabrikslydsystem er afgørende.

Montering

Signalet hentes ved radioen eller fabriksforstærkeren med det medfølgende bilspecifikke kabelsæt. Forstærkeren monteres skjult, strømforsyningen sikres fagmæssigt, og subwooferen placeres som angivet. Stik og kabler skal ikke klippes; installationen kan føres tilbage.

Leveringsomfang

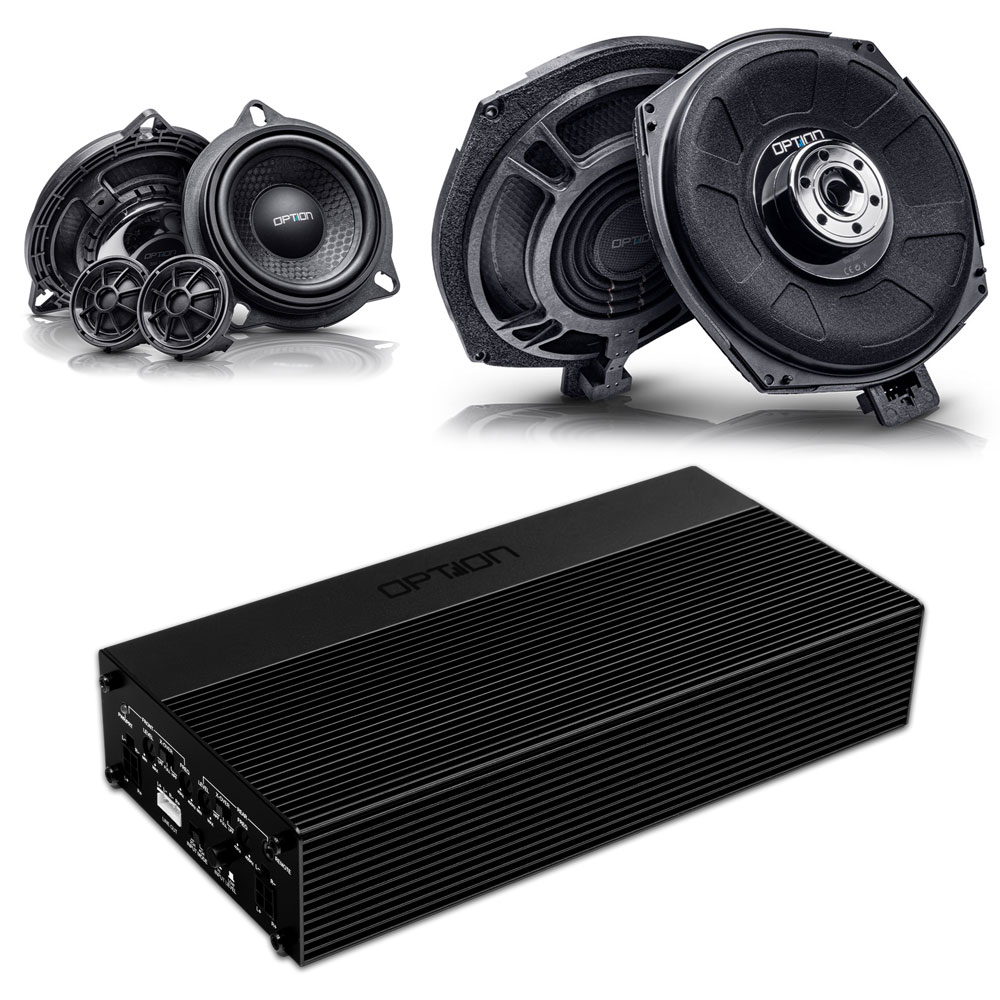

• OPTION AIR-D4 4-kanals Class-D-forstærker
• BM-100 foran: 10 cm 2-vejs komponentsæt, 50 watt RMS, 4 ohm, 90 dB og 25 mm silkediskant

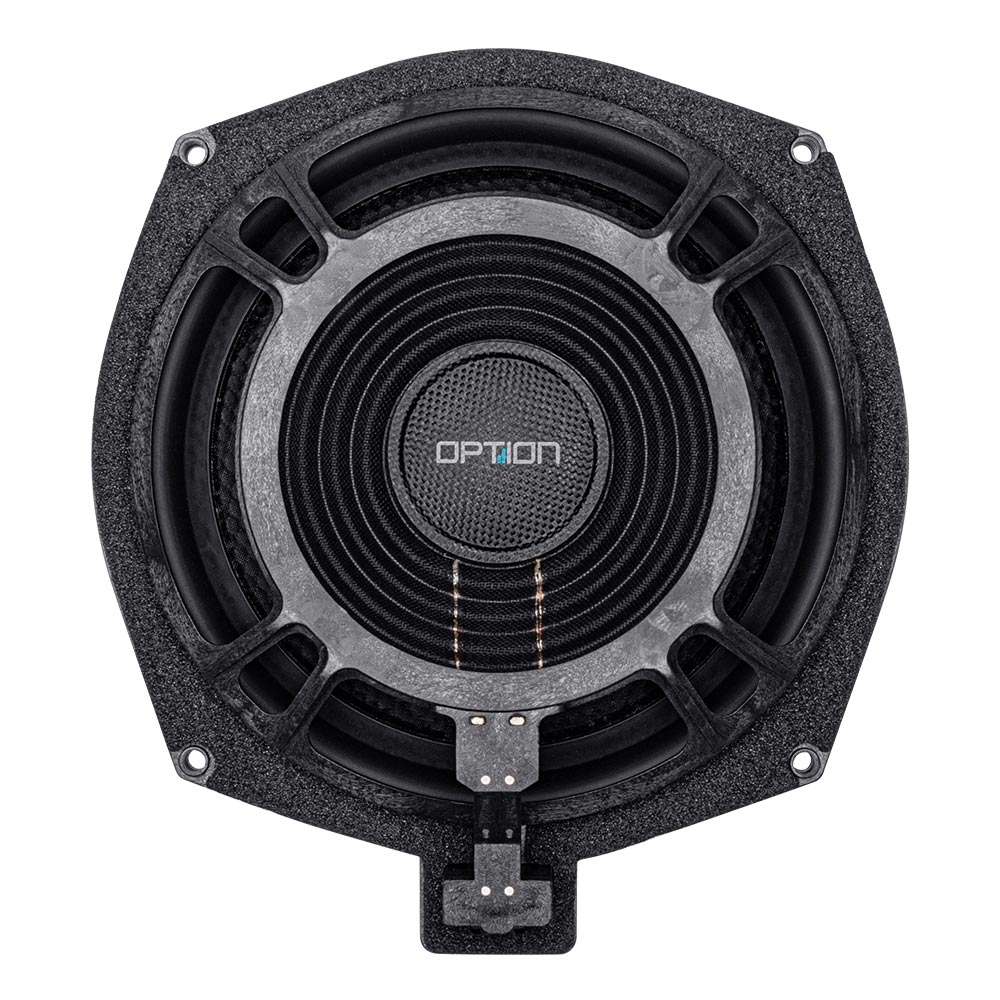

• 2 × OPTION BM-200 20 cm undersædesubwoofere, hver 120 watt RMS ved 2 ohm.

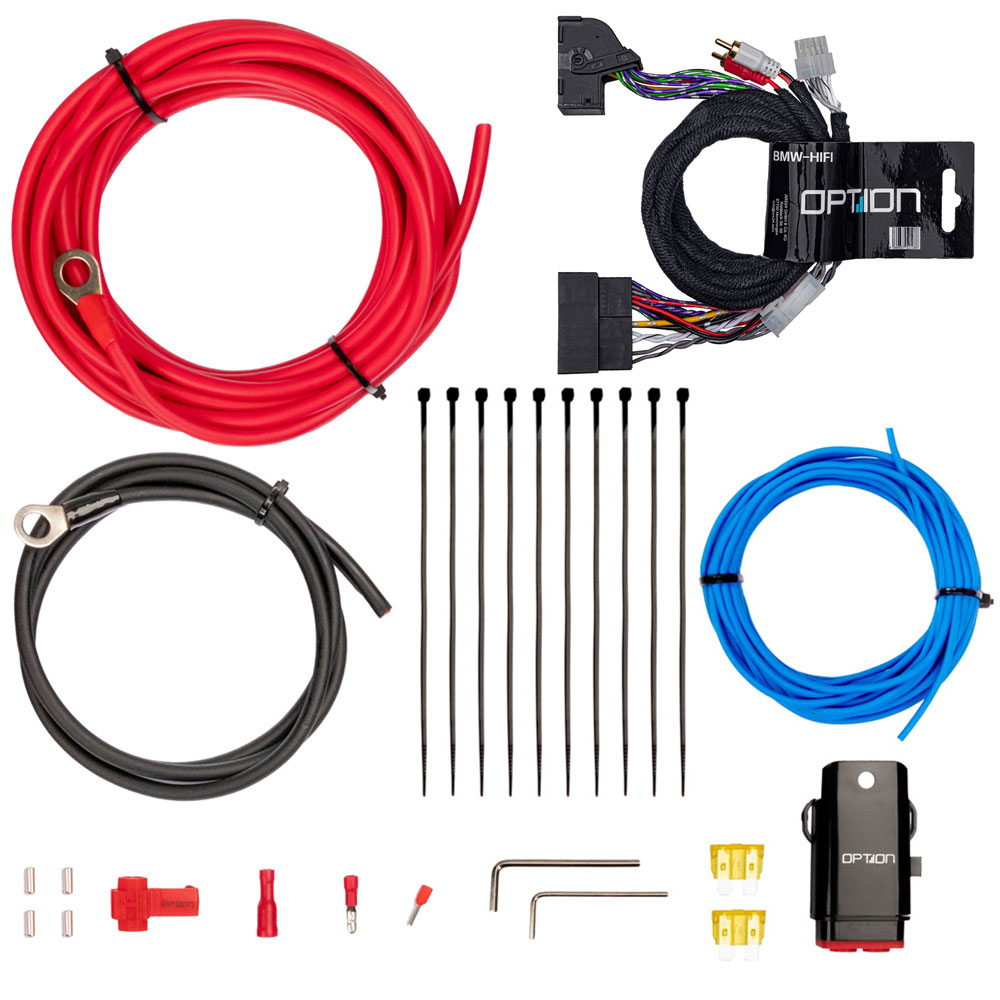

• BMW-HIFI-kabelsæt og V10-KUPFER-strømkabelsæt
• Holdere, 10 monteringsskruer, signaladaptere og unbrakonøgle
• Bilspecifikt Plug & Play-kabelsæt, strømforsyning og monteringsdele

Tekniske data – forstærker

• 4 × 100 watt RMS ved 4 ohm; 4 × 165 watt RMS ved 2 ohm; brokoblet 2 × 330 watt RMS ved 4 ohm; 20 Hz–20 kHz; filtre 40–400 Hz; THD under 0,1 %; over 90 dB; 105,7 × 41,7 × 208 mm

Tekniske data – bas

2 × OPTION BM-200 20 cm undersædesubwoofere, hver 120 watt RMS ved 2 ohm.

Komponenternes samspil

Systemet er sammensat som en bilspecifik helhed. DSP-forstærkeren fordeler signalet mellem de tilsluttede kanaler, højttalerne gengiver stemmer og instrumenter, og subwooferen aflaster dem i det dybe frekvensområde, når en subwoofer indgår i pakken. Den forudindlæste afstemning skal bevares, fordi kanalfordeling, tidskorrektion, equalizer og delefiltre er tilpasset netop den beskrevne kombination. De angivne effekter, impedanser og stik skal derfor følges ved tilslutningen.

Detaljeret montering

Før arbejdet påbegyndes, kontrolleres bilmodel, årgang, fabriksradio og lydpakke mod kompatibilitetsafsnittet. Radioen eller den relevante fabriksforstærker frigøres, og det bilspecifikke Plug & Play-kabelsæt sættes mellem bilens originale stik og den nye forstærker. Forstærkeren fastgøres på den beskrevne skjulte placering, og strøm-, signal- og subwooferkabler føres under eksisterende beklædninger uden at beskadige bilens ledningsnet. Alle stik og fasevalg kontrolleres før beklædningerne monteres igen.

Subwooferen monteres på den plads, der er angivet for bilen, og sikres mod bevægelse og vibrationer. En eventuel niveaufjernbetjening placeres tilgængeligt, og systemet funktionstestes ved moderat lydstyrke, før sæder, paneler og gulvbeklædning samles.

Kontrollerede leverings- og dataoplysninger

Pakken angiver: 1-serie E81/E82/E87/E88 og F20/F21, cirka 2004–2019. Pakken angiver: 2-serie F22/F23/F44/F87, cirka 2014–2021. Pakken angiver: 3-serie E90/E91/E92/E93 og F30/F31/F80, cirka 2005–2020. Pakken angiver: 3 GT F34, cirka 2013–2020. Pakken angiver: 4-serie F32/F33/F36/F82/F83, cirka 2013–2021. Pakken angiver: 5-serie E60/E61 og F07/F10/F11/F90, cirka 2003–2023. Pakken angiver: 6-serie F13, cirka 2011–2018. Pakken angiver: 7-serie F01/F02, cirka 2008–2015. Pakken angiver: X1 E84/F48, cirka 2009–2022. Pakken angiver: X2 F39, cirka 2018–2023. Pakken angiver: X3 E83/F25/F97, cirka 2004–2024. Pakken angiver: X4 F26/F98, cirka 2014–2025. Pakken angiver: X5 E70/F15/F85, cirka 2007–2018. Pakken angiver: X6 F16/F86, cirka 2014–2019. Pakken angiver: OPTION AIR-D4 4-kanals Class-D-forstærker. Pakken angiver: BM-100 foran: 10 cm 2-vejs komponentsæt, 50 watt RMS, 4 ohm, 90 dB og 25 mm silkediskant. Pakken angiver: 2 × OPTION BM-200 20 cm undersædesubwoofere, hver 120 watt RMS ved 2 ohm. Pakken angiver: BMW-HIFI-kabelsæt og V10-KUPFER-strømkabelsæt. Pakken angiver: Holdere, 10 monteringsskruer, signaladaptere og unbrakonøgle. Pakken angiver: Bilspecifikt Plug & Play-kabelsæt, strømforsyning og monteringsdele. Pakken angiver: 4 × 100 watt RMS ved 4 ohm; 4 × 165 watt RMS ved 2 ohm; brokoblet 2 × 330 watt RMS ved 4 ohm; 20 Hz–20 kHz; filtre 40–400 Hz; THD under 0,1 %; over 90 dB; 105,7 × 41,7 × 208 mm.

Afsluttende kontrol

Efter monteringen kontrolleres alle forbindelser, kabelføringer og fastgørelser. Højre og venstre kanal, front og bag samt subwoofer afprøves hver for sig. Først når alle enheder spiller uden mislyde, samles bilen helt. Produktets kompatibilitetsbegrænsninger og tekniske værdier er bindende; dele fra andre varianter må ikke blandes ind i installationen.
