DSP6.2-forstærker til Mercedes Sprinter W907/W910 lydpakke med MBUX (7-Zoll Display) | DSP-forstærker | OPTION

OPTION DSP-6.2 til Mercedes Sprinter W907/W910 med 7-tommers MBUX-display og uden DSP-forberedelse eller opbygningshøjttalere

Det får du med sættet

Det indlæste Sprinter-setup giver det eftermonterede frontsystem mere kontrol, dynamik og bas. To kanaler anvendes til frontsystemet, to til baghøjttalerne og to til en passiv subwoofer. Line Out giver yderligere to DSP-styrede kanaler til aktive subwoofere eller ekstra forstærkere.

Kompatibilitet

Passer til W907/W910 med den fabriksmonterede 7-tommers MBUX-radio. Biler med 10-tommers display kræver et andet kit.

Montering

Tilslut DSP6 via T-kabelsættet og ISO-adapteren, og montér den kompakte forstærker ved siden af sikringsboksen i passagerfodrummet. Den digitale konstruktion udvikler kun lidt varme og kan monteres skjult.

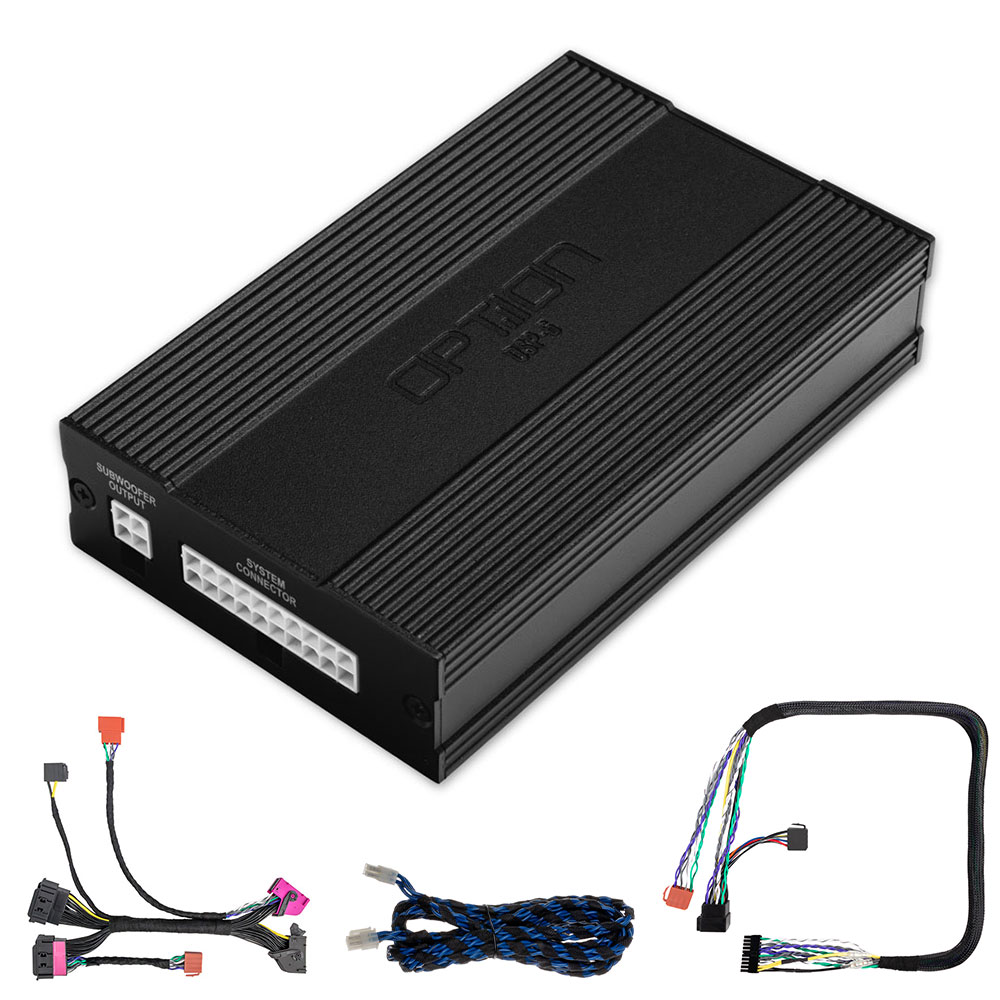

Leveringsomfang

• 1 × OPTION DSP6 med Sprinter-setup
• 1 × T-kabelsæt fra signaludtag til ISO
• 1 × ISO-kabelsæt til DSP-forstærkeren
• 1 × stereo-subwooferkabel
• Monteringsmateriale
• Vejledning

Tekniske data

• Højeffektiv 6-kanals Class-GD-forstærker med integreret 8-kanals DSP
• 6 × 60 watt RMS ved 4 ohm
• Alternativt 4 × 60 watt RMS ved 4 ohm og 1 × 120 watt RMS ved 4 eller 2 ohm; kanal 5 og 6 sammenkobles i mono
• Mindste impedans: 3 ohm på stereokanaler og 1,5 ohm i mono
• ADEP.3-diagnosebeskyttelse til OEM-radioer
• Start/stop-egnet ned til 6 V i op til 5 sekunder
• 4-kanals high-level-indgang med automatisk tænding og slukning
• Frekvensområde: 20 Hz–21 kHz
• 8-kanals DSP-processor: 358 kHz
• 2-kanals Line Out op til 3 V via 3,5 mm jack
• 2-faset synkron DC/DC-konverter
• A/D- og D/A-konvertere fra BurrBrown
• Driftsspænding: 10,3–17,5 V
• Effektreduktion til Mid-Power-tilstand
• Standbyforbrug: 0,6 mA
• Hovedtilslutning: 20-polet Molex MiniFit Jr.
• Subwoofertilslutning: 4-polet Molex MiniFit Jr.
• Mål: 94 × 149 × 32 mm; 118 × 149 × 32 mm med monteringsbøjle
• Power- og Protect-LED

Signalbehandling og kanalfordeling

DSP-forstærkeren kombinerer ekstra effekt med en bilspecifik digital afstemning. De enkelte kanaler fordeles til bilens højttalere og den forberedte eller tilsluttede subwoofer som angivet ovenfor. Equalizer, tidskorrektion og frekvensdeling anvendes kun i de setups, der er beskrevet for den konkrete bil. Det indlæste setup betyder, at den grundlæggende indstilling ikke skal bygges fra bunden efter monteringen.

Plug & Play-kabelsættet fører lydsignalerne mellem radio, forstærker og højttalere og bevarer bilens originale ledningsnet. Hvor strømforsyningen indgår i kabelsættet, kræves ingen separat signalkabelføring. Subwooferkablet føres til den angivne placering og afsluttes sikkert, hvis subwooferen først monteres senere. Niveaufjernbetjeningen skal tilsluttes i de varianter, hvor subwooferudgangen eller setupstyringen kræver den.

Kontrol før afslutning

Kontrollér bilens lydsystem, radio- og stikvariant samt alle angivne undtagelser før arbejdet påbegyndes. Efter tilslutningen kontrolleres venstre og højre kanal, front og bag, subwooferfunktion og det valgte setup. Kabler og forstærker fastgøres vibrationsfrit, hvorefter radio, handskerum og beklædninger monteres i omvendt rækkefølge.

Video

• Se installationsvideo
