DSP-lydpakke til Skoda Karoq 1. generation | V1 Drive (DSP-forstærker + subwoofer i reservehjulsbrønden) | Plug & Play | OPTION

V1 DSP-soundsystem til Skoda Karoq med standardlyd

DSP-6 leveres med køretøjsspecifikt lyd-setup og forbindes ved radioens Power-Quadlock uden kabelændringer. Forstærkeren monteres bag handskerummet, og subwooferkablet føres langs dørtrinnene. Mode-kontakten skal stå på 1.

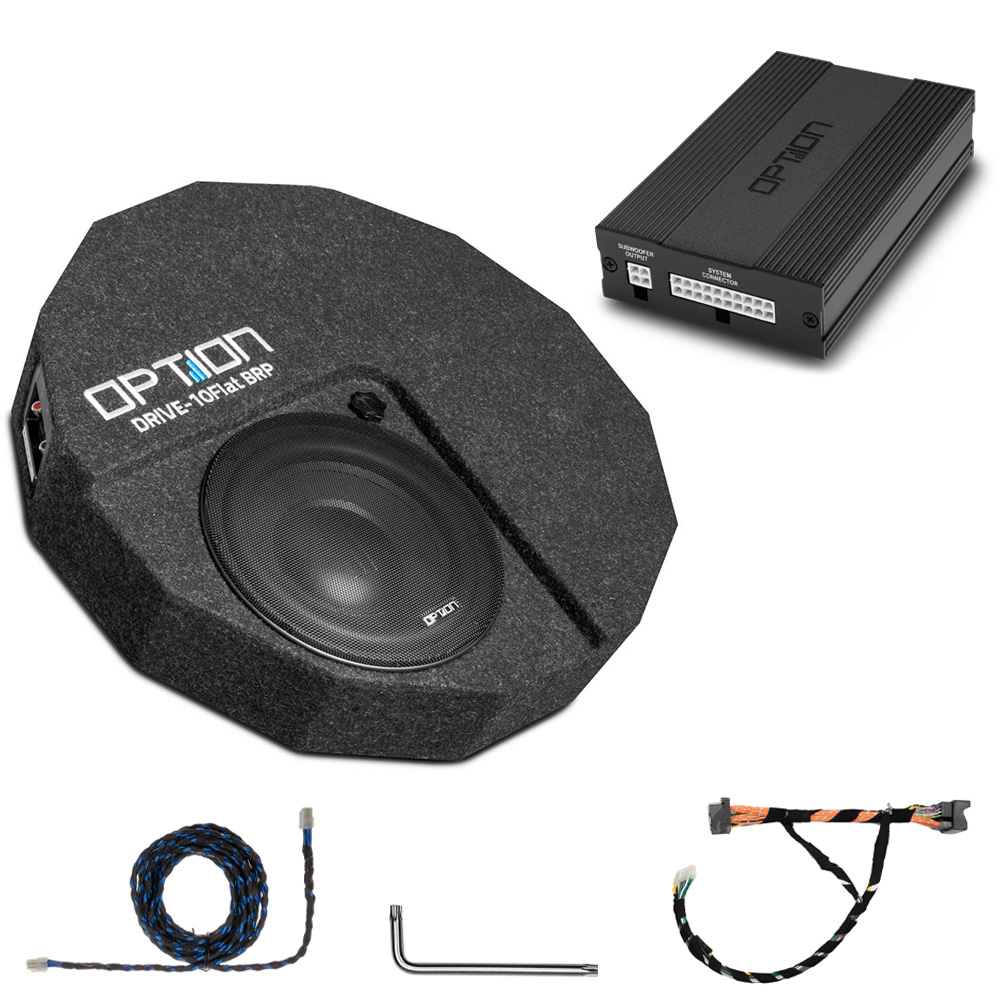

Leveringsomfang

• DSP-6 med lyd-setup
• Kabelsæt 051.024-3
• 5,5 meter subwooferkabel 052.004-3
• WINKELTORX-T20
• Drive10FlatBRP-D4 og fastgørelsesstang

Tekniske data – DSP-6

• Class GD; 6 × 60 watt RMS ved 4 ohm
• Alternativt 4 × 60 watt + 1 × 120 watt RMS ved 4 eller 2 ohm
• Kanal 5 og 6 brokobles til mono
• 8-kanals DSP og BurrBrown A/D- og D/A-konvertere
• Auto-Sense og forudprogrammeret lyd-setup
• Mål: 94 × 149 × 32 mm; med holder 118 × 149 mm

Tekniske data – Drive10FlatBRP-D4

• 25 cm chassis
• Effekt: 300 watt RMS
• Dobbelt svingspole: 2 × 4 ohm
• Volumen: 20,4 liter
• Diameter: 61 cm; højde: 13 cm
• Vægt: 8,9 kg

Uddybende beskrivelse

V1 DSP-soundsystem til Skoda Karoq 1. generation 2017–2021 og første facelift fra 2021 med standardlydsystem. Den bilspecifikke DSP-6 driver originalhøjttalerne og leverer 6 × 60 watt RMS, mens Drive10FlatBRP-D4 tilføjer mærkbar dybbas. Originalstik og kabler bevares. Forstærkeren monteres bag handskerummet, og subwooferen skjules i reservehjulsområdet.

I denne bilspecifikke konfiguration arbejder DSP-forstærkeren, højttalerne og subwooferen som én samlet løsning. De enkelte dele har hver sin opgave i frekvensområdet, så stemmer, instrumenter og bas gengives med større kontrol. Effekt, impedans, mål og tilslutning skal følge de tekniske værdier nedenfor; de angivne dele og kabler udgør den konfiguration, som kilden beskriver.

DSP-forstærkeren fordeler signalet mellem de kanaler, som systemet anvender. Det bilspecifikke DSP-setup er indlæst før levering. Derfor skal forstærkerens kanaltilslutninger, eventuelle funktionskontakter og fasevalg bevares præcis som angivet. En forkert fase eller forkert indstilling kan reducere bas eller ændre balancen mellem højttalerne, selv om alle dele elektrisk er tilsluttet.

Monteringen udføres efter Plug & Play-princippet med de medfølgende bilspecifikke kabelsæt, stik og adaptere. Forstærker, højttalere og subwoofer placeres på de steder, som kilden angiver for bilen, og kablerne føres ad den beskrevne rute. Krav om bestemt radio, lydpakke, fabriksforstærker, sædetype eller ledig monteringsplads skal kontrolleres før arbejdet påbegyndes.
