DSP-6.2 forstærker til Renault Master IV (RDA/RDB/RDC) inkl. DSP-opsætning | OPTION

OPTION DSP-6.2 til Renault Master IV RDA/RDB/RDC fra september 2024 med udskiftede OPTION-fronthøjttalere

Funktion

To kanaler driver fronthøjttalerne, to kan sammenkobles til en subwoofer, og to kan senere anvendes til baghøjttalere. Venstre/højre-balance bevares, men front/bag-fader kan ikke anvendes separat, fordi fabriksradioen kun leverer to kanaler. Strøm og signaler føres via T-kabelsættene.

Bilradioens Bass Boost kan i enkelte tilfælde være aktiv uden synlig markering; aktivér og deaktivér funktionen for at nulstille den. Spotify-equalizeren skal stå lineært.

Kompatibilitet og vigtige krav

De originale fronthøjttalere skal være udskiftet med OPTION-højttalere. Control-knappen må aldrig holdes inde over fem sekunder, da DSP-indstillingerne ellers slettes.

Montering

1. Frigør de øverste opbevaringsbakker, og fjern Torx-skruerne.
2. Træk radioen frem, og frigør det hvide stik.
3. Saml adapterne som T-kabelsæt mellem bil og radio.
4. Før kabelsættet ned, montér radioen og tilslut DSP-6.2.
5. Placér forstærker og overskydende kabel sikkert i hulrummet.
6. Før ved behov subwooferkablet mod passagersædet, og vælg setup til de anvendte fronthøjttalere.

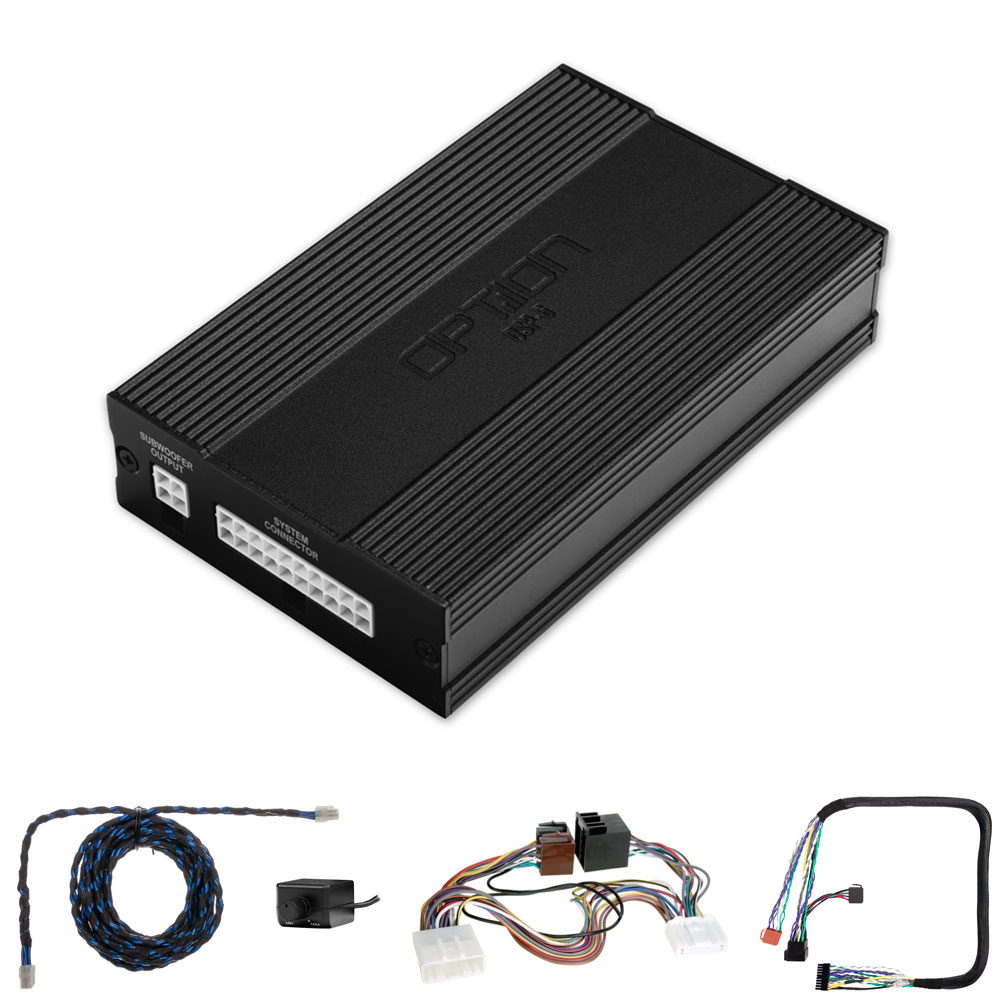

Leveringsomfang

• 1 × OPTION DSP-6.2
• 1 × 051.000-0 T-kabelsæt
• 1 × ZUB-120 T-kabelsæt
• 1 × 052.003-0 subwooferkabel
• Køretøjsspecifikt DSP-setup til OPTION-højttalere

Tekniske data

• 6-kanals Class-GD-forstærker og 8-kanals DSP, 358 kHz
• 6 × 60 watt RMS ved 4 ohm eller 4 × 60 watt RMS og 1 × 120 watt RMS ved 2 ohm
• Mindste impedans: 3 ohm stereo og 2 ohm mono
• Frekvensområde: 20 Hz–21 kHz
• 4-kanals high-level-indgang med AutoSense
• Driftsspænding: 10,3–17,5 V
• Start/stop-egnet ned til 6 V i op til 5 sekunder
• Mål: 94 × 149 × 32 mm; 118 × 149 × 32 mm med bøjle

Signalbehandling og kanalfordeling

DSP-forstærkeren kombinerer ekstra effekt med en bilspecifik digital afstemning. De enkelte kanaler fordeles til bilens højttalere og den forberedte eller tilsluttede subwoofer som angivet ovenfor. Equalizer, tidskorrektion og frekvensdeling anvendes kun i de setups, der er beskrevet for den konkrete bil. Det indlæste setup betyder, at den grundlæggende indstilling ikke skal bygges fra bunden efter monteringen.

Plug & Play-kabelsættet fører lydsignalerne mellem radio, forstærker og højttalere og bevarer bilens originale ledningsnet. Hvor strømforsyningen indgår i kabelsættet, kræves ingen separat signalkabelføring. Subwooferkablet føres til den angivne placering og afsluttes sikkert, hvis subwooferen først monteres senere. Niveaufjernbetjeningen skal tilsluttes i de varianter, hvor subwooferudgangen eller setupstyringen kræver den.

Kontrol før afslutning

Kontrollér bilens lydsystem, radio- og stikvariant samt alle angivne undtagelser før arbejdet påbegyndes. Efter tilslutningen kontrolleres venstre og højre kanal, front og bag, subwooferfunktion og det valgte setup. Kabler og forstærker fastgøres vibrationsfrit, hvorefter radio, handskerum og beklædninger monteres i omvendt rækkefølge.

Video

• Se installationsvideo
