Produktbeskrivelse

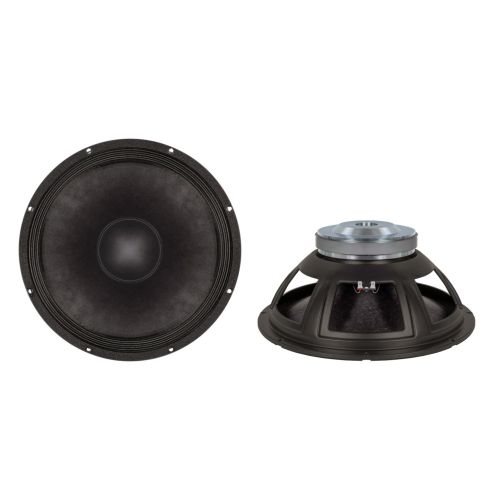

CIARE PWA15.75 er en bas-/mellembasenhed i PRO-serien. Salgsenhed: enkelt (1 stk.). Nominel impedans pr. enhed: 8 ohm.
Forvent leveringstid. Nogle CIARE-produkter produceres først efter bestilling. Kontakt os for aktuel leveringstid.
Tekniske værdier og nettovægt er pr. enhed. Effekttallene er ikke lagt sammen for par og er ikke omdøbt til RMS.
Tekniske data
| Nominel diameter | 380 mm (15 tommer) |
|---|---|
| Nominel impedans | 8 Ω |
| Mindste impedans | 6,4 Ω |
| Nominel belastbarhed | 500 W Nominel belastbarhed er bestemt efter standarden AES2-1984 (r2003). |
| Kontinuerlig belastbarhed (Ciares betegnelse) | 1000 W Programbelastbarhed er defineret som 3 dB over den nominelle belastbarhed. |
| Følsomhed | 97,9 dB 2,83V/1m. Følsomheden er gennemsnittet af den akustiske udgang målt på membranens fremadrettede midterakse i en afstand på 1m med et sinusformet testsignal på 2,83V. |
| Frekvensområde | 40 Hz – 3000 Hz Frekvensområdet afgrænses af de nedre og øvre frekvenser, hvor lydniveauet er faldet 10 dB under den angivne følsomhed ved måling i halvrum. |
| Svingspolediameter | 75 mm (3 tommer) |
| Viklingsmateriale | Kobber |
| Svingspoleformens materiale | Glasfiber |
| Viklingshøjde | 19 mm (0,75 tommer) |
| Magnetspaltens dybde | 10 mm (0,39 tommer) |
| xPkPk | 30 mm (1,18 tommer) |
Thiele/Small-parametre
| Fs | 44 Hz |
|---|---|
| Re | 5,3 Ω |
| Qes | 0,41 |
| Qms | 8,61 |
| Qts | 0,39 |
| Vas | 135 dm³ (4,77 ft³) |
| Sd | 881 cm² (136,6 tommer²) |
| Virkningsgrad η0 | 2,8 % |
| Xmax | 7 mm (0,28 tommer) Lineær matematisk Xmax beregnes som (Hvc-Hg)/2 + Hg/4, hvor Hvc er svingspolens viklingshøjde, og Hg er magnetspaltens dybde. |
| Mms | 103 g |
| Bl | 19,3 Tm |
| Le | 1,16 mH |
| d | 335 mm (13,19 tommer) |
| EBP | 107 Hz |
Konstruktion
| Kantophæng (leverandørangivelse) | Tredobbelt bølge |
|---|---|
| Membranform | Eksponentiel |
| Magnetmateriale | Ferrit |
| Anbefalet kabinettype | Basreflekskabinet |
| Tilslutning | Fast-On |
| Membranmateriale | Behandlet papir – vandafvisende |
Mål og montering
| Udvendig diameter | 389 mm (15,31 tommer) |
|---|---|
| Diameter på boltcirkel | 374 mm (14,72 tommer) |
| Udskæringsdiameter | 353 mm (13,9 tommer) |
| Dybde | 174 mm (6,85 tommer) |
| Flange- og pakningstykkelse | 11 mm (0,43 tommer) |
| Nettovægt pr. enhed | 6,8 kg (14,99 lb) |
| Kurvemateriale | Stål |
| Antal monteringshuller | 8 stk. |
| Monteringshullets diameter | 5 mm (0,2 tommer) |

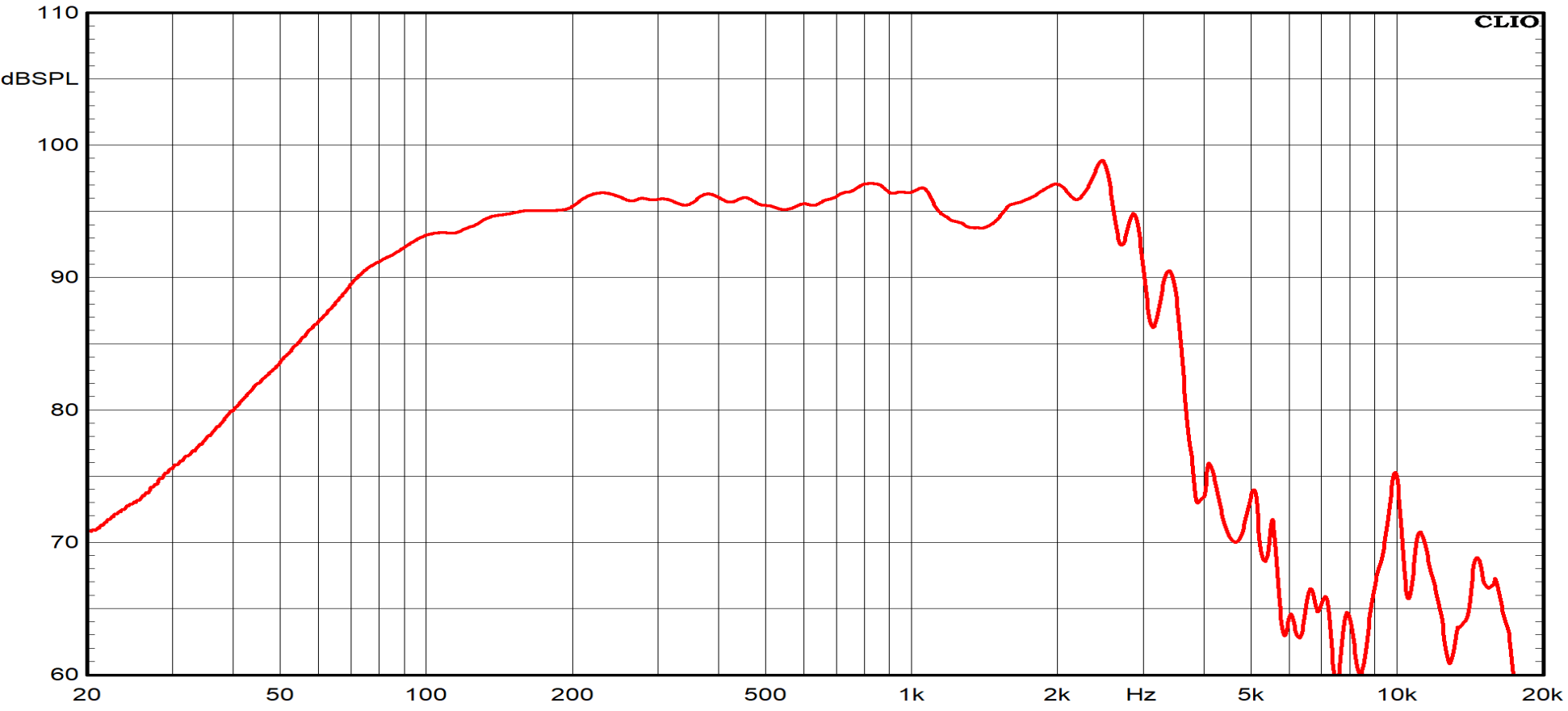

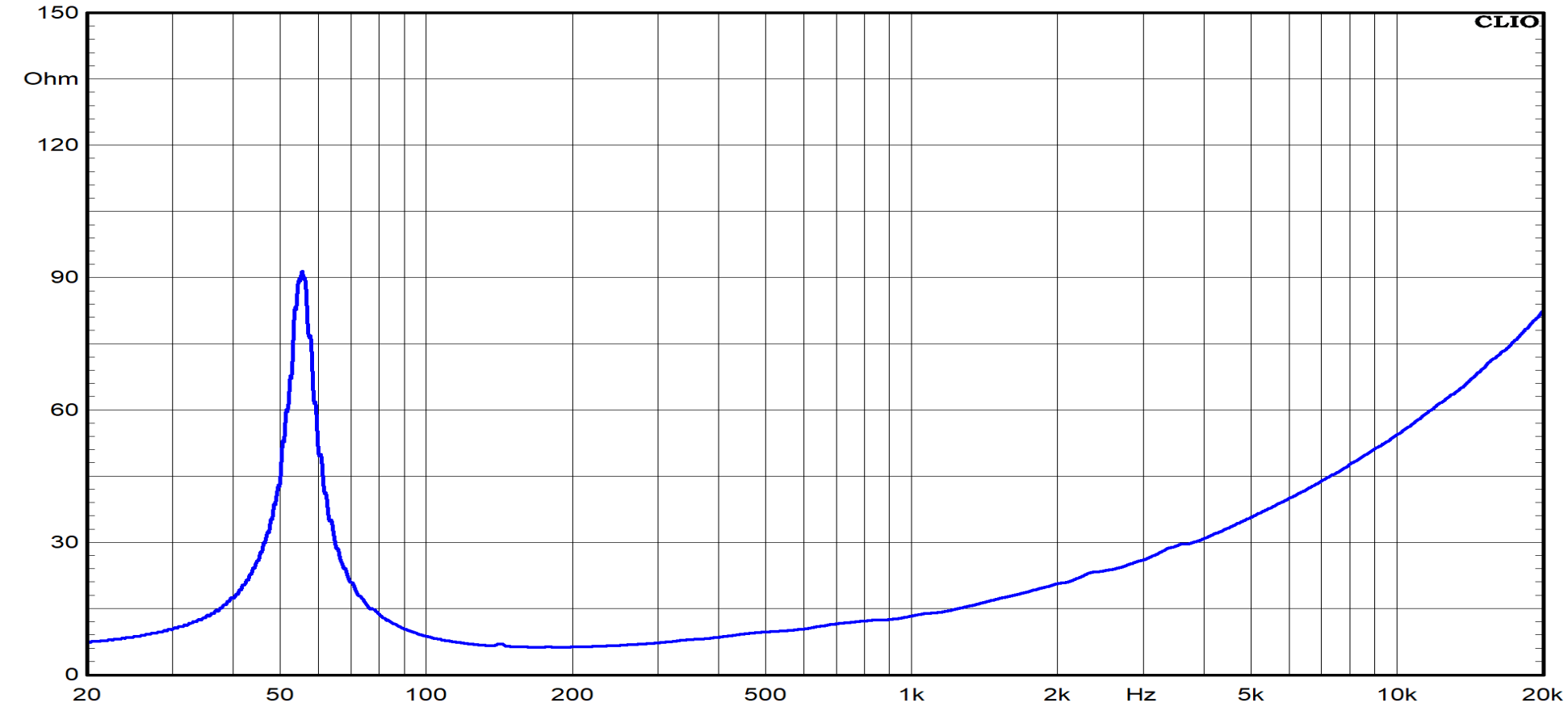

Datablad, kurver og måltegninger
Original dokumentation fra CIARE. Klik for fuld størrelse. Målebetingelser og noter fremgår af databladet.
Hent originalt datablad (PDF, engelsk)
| Vægt | 6 kg |
|---|
