Produktbeskrivelse

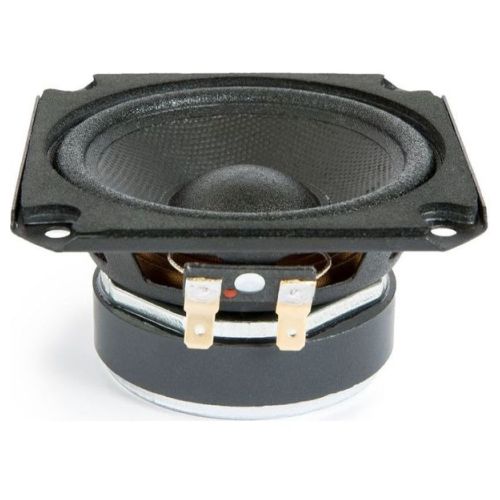

CIARE HM087 er en bas-/mellembasenhed i HOME-serien. Salgsenhed: enkelt (1 stk.). Nominel impedans pr. enhed: 8 ohm.
Forvent leveringstid. Nogle CIARE-produkter produceres først efter bestilling. Kontakt os for aktuel leveringstid.
Tekniske værdier og nettovægt er pr. enhed. Effekttallene er ikke lagt sammen for par og er ikke omdøbt til RMS.
Tekniske data
| Nominel diameter | 87 mm (3,5 tommer) |
|---|---|
| Nominel impedans | 8 Ω |
| Nominel belastbarhed | 30 W Nominel belastbarhed er bestemt efter standarden AES2-1984 (r2003). |
| Kontinuerlig belastbarhed (Ciares betegnelse) | 90 W Programbelastbarhed er defineret som 3 dB over den nominelle belastbarhed. |
| Følsomhed | 89 dB 2,83V/1m. Følsomheden er gennemsnittet af den akustiske udgang målt på membranens fremadrettede midterakse i en afstand på 1m med et sinusformet testsignal på 2,83V. |
| Frekvensområde | 150 Hz – 150 Hz Frekvensområdet afgrænses af de nedre og øvre frekvenser, hvor lydniveauet er faldet 10 dB under den angivne følsomhed ved måling i halvrum. |
| Svingspolediameter | 20 mm (0,78 tommer) |
| Svingspoleformens materiale | Aluminium |
| Viklingshøjde | 6,2 mm (0,24 tommer) |
| Magnetspaltens dybde | 4 mm (0,16 tommer) |
Thiele/Small-parametre
| Fs | 270 Hz |
|---|---|
| Re | 7,3 Ω |
| Qes | 2,02 |
| Qms | 4,4 |
| Qts | 1,39 |
| Vas | 0,2 dm³ (0,01 ft³) |
| Sd | 35 cm² (5,43 tommer²) |
| Virkningsgrad η0 | 0,2 % |
| Xmax | 2,1 mm (0,08 tommer) Lineær matematisk Xmax beregnes som (Hvc-Hg)/2 + Hg/4, hvor Hvc er svingspolens viklingshøjde, og Hg er magnetspaltens dybde. |
| Mms | 2,79 g |
| Bl | 4,14 Tm |
| Le | 0,2 mH |
| Cms | 0,12 mm/N |
| d | 67 mm (2,64 tommer) |
| EBP | 134 Hz |
Konstruktion
| Kantophæng (leverandørangivelse) | Behandlet væv |
|---|---|
| Anbefalet kabinetvolumen | 3 dm³ (0,106 ft³) |
| Anbefalet kabinettype | Lukket kabinet |
| Membranmateriale | Behandlet cellulose |

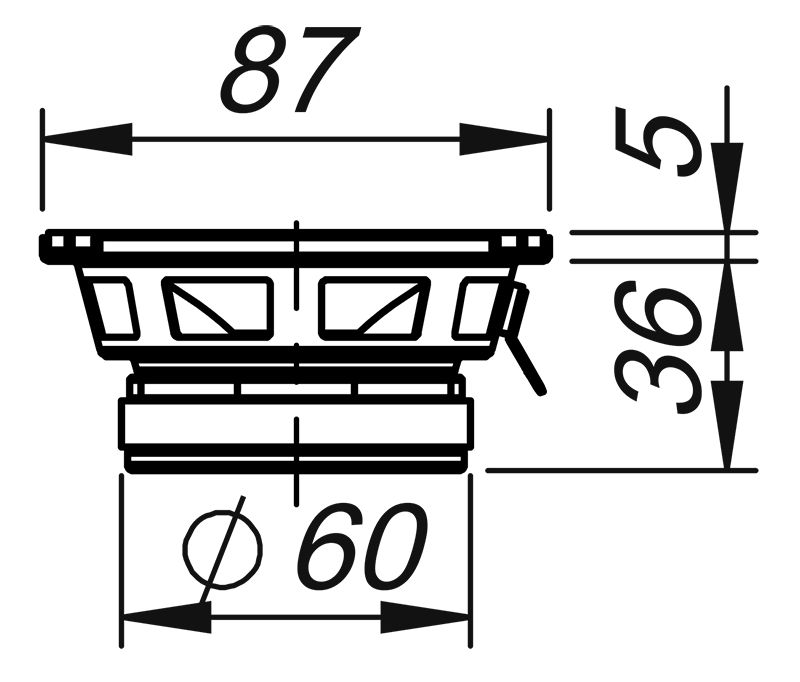

Mål og montering
| Udvendig diameter | 87 mm |
|---|---|
| Diameter på boltcirkel | 100 mm (3,94 tommer) |
| Udskæringsdiameter | 77 mm (3,03 tommer) |
| Dybde | 42 mm (1,65 tommer) |
| Flange- og pakningstykkelse | 5 mm (0,2 tommer) |
| Nettovægt pr. enhed | 0,37 kg (0,81 lb) |
| Kurvemateriale | Stål |
| Antal monteringshuller | 4 stk. |
| Monteringshullets diameter | 5 mm (0,2 tommer) |

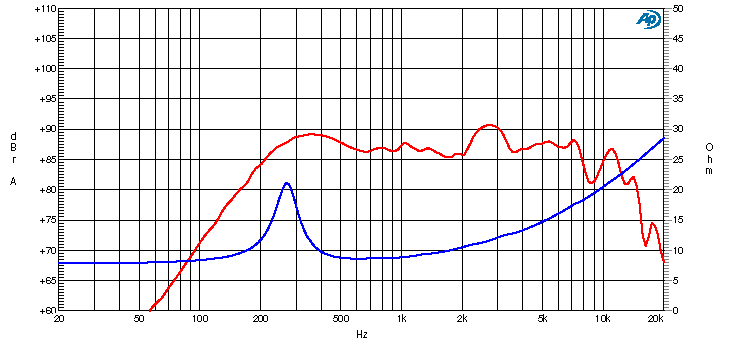

Datablad, kurver og måltegninger
Original dokumentation fra CIARE. Klik for fuld størrelse. Målebetingelser og noter fremgår af databladet.
Hent originalt datablad (PDF, engelsk)
