Produktbeskrivelse

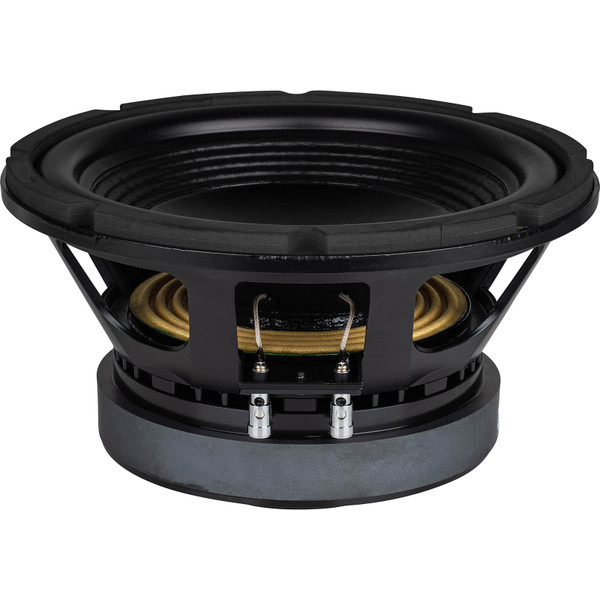

CIARE CSD124-22 er en subwooferenhed i CAR / SPL-serien. Salgsenhed: enkelt (1 stk.). Nominel impedans pr. enhed: 2+2 ohm.
Forvent leveringstid. Nogle CIARE-produkter produceres først efter bestilling. Kontakt os for aktuel leveringstid.
Tekniske værdier og nettovægt er pr. enhed. Effekttallene er ikke lagt sammen for par og er ikke omdøbt til RMS.
Tekniske data
| Nominel diameter | 304,8 mm (12 tommer) |
|---|---|
| Nominel impedans | 2 Ω |
| Nominel belastbarhed | 1000 W |
| Kontinuerlig belastbarhed (Ciares betegnelse) | 2000 W |
| Følsomhed | 93,4 dB |
| Frekvensområde | 30 Hz – 200 Hz |
| Svingspolediameter | 101,6 mm (4 tommer) |
| Viklingsmateriale | Kobber |
| Svingspoleformens materiale | Glasfiber |
| Viklingshøjde | 32 mm (1,26 tommer) |
| Magnetspaltens dybde | 13 mm (0,51 tommer) |
Thiele/Small-parametre
| Fs | 34 Hz |
|---|---|
| Re | 3,3 Ω |
| Qes | 0,32 |
| Qms | 5,01 |
| Qts | 0,3 |
| Vas | 54 dm³ (1,91 ft³) |
| Sd | 491 cm² (76,11 tommer²) |
| Virkningsgrad η0 | 0,68 % |
| Xmax | 13 mm (0,51 tommer) |
| Mms | 146 g |
| Bl | 18,21 Tm |
| Le | 0,92 mH |
| Cms | 0,14 mm/N |
| d | 250 mm (9,84 tommer) |
| EBP | 106 Hz |
Konstruktion
| Kantophæng (leverandørangivelse) | Gummi – halvrund bølge |
|---|---|
| Magnetmateriale | Ferrit |
| Anbefalet kabinetvolumen | 30,02 dm³ (1,06 ft³) |
| Anbefalet afstemning | 43 Hz |
| Anbefalet kabinettype | Basreflekskabinet |
| Tilslutning | Trykterminal |
| Ophæng | Nomex-væv |
| Membranmateriale | Behandlede cellulosefibre |
Mål og montering
| Udvendig diameter | 315 mm (12,4 tommer) |
|---|---|
| Diameter på boltcirkel | 295 mm (11,61 tommer) |
| Udskæringsdiameter | 282 mm (11,1 tommer) |
| Dybde | 180 mm (7,09 tommer) |
| Flange- og pakningstykkelse | 18,5 mm (0,73 tommer) |
| Nettovægt pr. enhed | 14,1 kg (31,09 lb) |
| Kurvemateriale | Aluminium |
| Antal monteringshuller | 8 stk. |
| Monteringshullets diameter | 7 mm (0,28 tommer) |

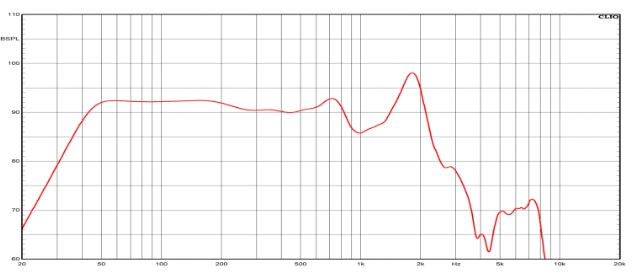

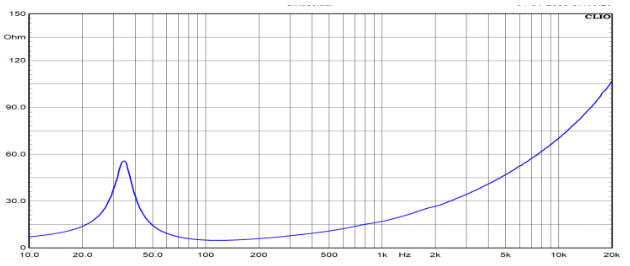

Datablad, kurver og måltegninger
Original dokumentation fra CIARE. Klik for fuld størrelse. Målebetingelser og noter fremgår af databladet.
Hent originalt datablad (PDF, engelsk)
| Vægt | 8 kg |
|---|
